正确的PCB设计是成功实现电源设计的最重要因素之一，优秀的PCB布局布线可提高电源的稳定性并减小EMI，理解电流的流向并找出高频回路是设计中的关键。

单端初级电感变换器（SEPIC）是一种同时具有升压和降压功能的非隔离型电源。这种电源转换器在输入电压低于输出电压时可以发挥升压作用，而在输入电压高于输出电压时可以发挥降压作用。SEPIC电路在电池供电的系统（例如汽车电子）中应用广泛。

...

...

...

这开题pa一下3小行，这专有名词pa一下放出来4小行，俺娘诶，100+字数呢，直砸得板儿妹眼晕。

缓缓神，好吧，这期是快点PCB的Mr.李（前华为高级工程师）要来介绍SEPIC电路PCB设计的关键考量因素及注意事项。

原来是新来分享干货的工程师一枚，这文风，确实不怪板儿妹受惊。

言归正传：

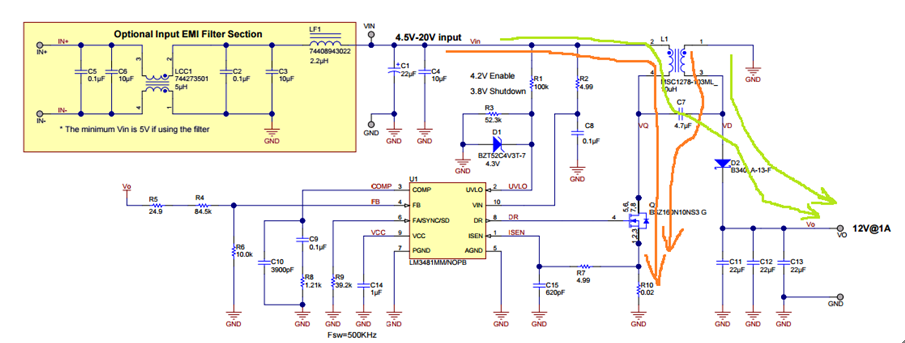

一个典型的SEPIC如下图所示，当开关管Q1导通时，电流回路如橙色箭头所示，当开关管Q1关断时，电流回路如绿色箭头所示。

  12W SEPIC电路原理实例（图片来自TI）

可见，存在高频开关电流的回路有两个：

一是：从Vin网络到L1初级再到开关管Q1再到GND的回路

二是：从L1次级到D2到输出滤波电容再到GND的回路

为了取得很好的噪声抑制效果并减小EMI，有如下建议：

（敲黑板，重点来了）

（1）布局时要使高频开关电流两个环路路径尽可能最短；

（2）保证大面积的地平面把输入电容、开关管和输出电容连接起来，形成低阻抗的地回路。

（3）VQ是高频辐射网络，布局上距离要尽可能短，在保证通流的情况下使此网络的铜皮面积尽可能小。

而对于控制部分，又有以下几点不成熟的小建议：

（1）要使驱动信号DR走线尽量短，并包地以抗干扰。

（2）电流检测信号ISEN从R10两端采样，傍地成对走线，并注意避开高频干扰源。

（3）补偿电路COMP尽量靠近芯片U1。

（4）电压反馈信号Vo从输出电容C13之后取样，走线避开干扰。

电源PCB的Layout设计是一项极富技巧性的工作，在设计时，要从原理出发仔细推敲每一个设计细节，这样才能做出优秀的设计并体会到其中的乐趣噢。
