PCB设计后期处理更需要细致、认真的工作态度，保证设计质量的同时、输出的设计文件会指导后端加工制造，准确度是硬性要求。

本期板儿妹为大家讲解PCB设计后期处理中的PCB设计文件输入输出具体有哪些类型文件？

一、PCB设计输入资料

PCB Layout任务的输入资料主要包括：原理图、结构要素图、设计要求、单板计划完成进度表

（1）原理图

电路的设计原理及逻辑连接关系，原理图是PCB设计的基础，PCB设计需要基于对原理图的充分理解才能做好；

原理图主要包括电路板上主要的功能模块、模块之间的逻辑互连关系、具体模块的内部连接关系；

如：PCB板上的一个CPU小系统一般包括：CPU、SDRAM、FLASH、Bootroom等主要部分，每一个主芯片又包括它周边的匹配与外围电路。

（2）结构要素图

规定PCB板的尺寸外形，特殊器件（如接口连接器、安装孔、结构禁布区、器件高度限制 等）的位置要求，结构要素图要求的器件位置需要优先保证；

（3）设计要求：主要有工程需求表单和参考文档

（4）工程需求表单的内容主要有：PCB板上的重要信号线的布局、布线要求（如 板厚要求、阻抗要求、时钟信号及差分信号等的间距要求，重要总线的绝对走线延迟、相对走线延迟 等）；以及各种电源的大小

二、PCB设计完成输出资料：

输出资料主要有：装配文件、光绘文件、钢网文件、结构文件、PCB源文件

（一）装配文件

命名规则： PCB板名+版本号+ASM  如 PD_Ver_1_0_ASM

装配文件内容

（二）光绘文件

命名规则： PCB板名+版本号+CAM  如 PD_Ver_1_0_CAM

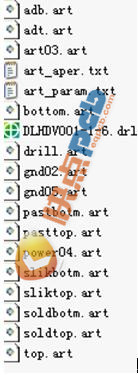

光绘文件内容

（三）钢网文件

命名规则： PCB板名+版本号+SMD  如 PD_Ver_1_0_SMD

钢网文件内容

（四）结构文件

命名规则： PCB板名+版本号+DXF  如 PD_Ver_1_0_DXF

结构文件内容：

（五）PCB源文件

命名规则： PCB板名+版本号+PCB  如 PD_Ver_1_0_PCB

PCB设计的最终文件，需要按照规范输出为不同类型的打包文件，供后续测试、加工、组装环节使用。
