PCB设计软件操作之两种常见的差分信号设定方法
作者: 来源: 浏览次数: 日期:2017-1-3 18:23:17


上一期我们介绍了主流PCB设计软件

allegro操作

两种建立Match Group的方法

本期介绍

常见两种差分信号设定方法


方法一 :在命令菜单里建立差分信

           号

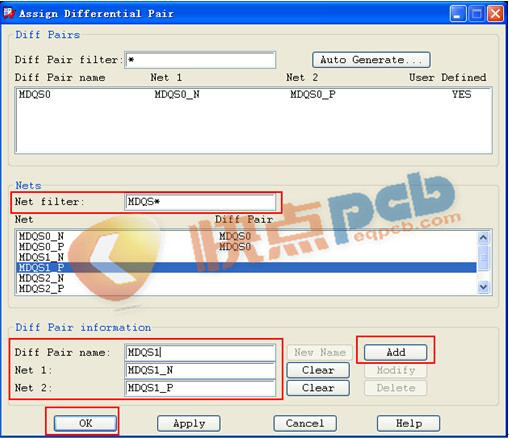

点菜单 Logic=>Assign  Differential  Pair…,弹出对话框



先给差分信号命名,依次点击想要建立的差分线网络,点 Add 完成差分线的建立,上面会显示你所建的差分信号的名称,如果还有其它的差分线要建立,可以继续在上图重复建立差分线,最后点 OK 退出。

方法二:在约束管理器里建立差分

        信号

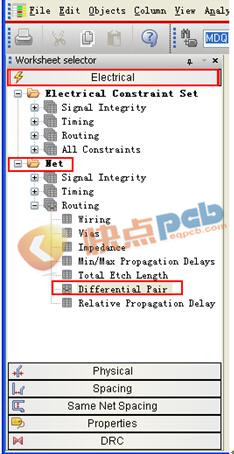

进入约束管理器界面,接着按下图所示展开 Electrical 的 NET

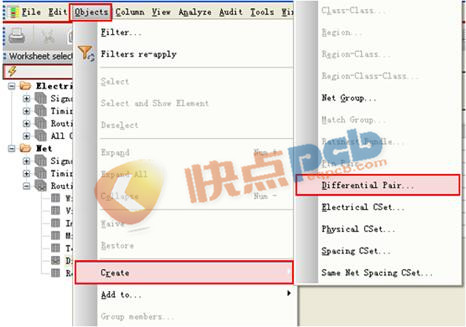

点击菜单命 objects=>CREATE=>DIFFERENTIAL PAIR 如下图所示。

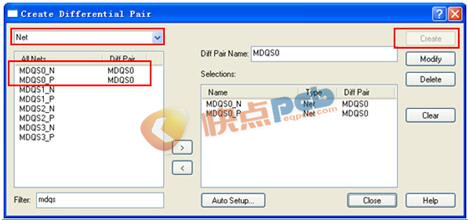

弹出 differential pair 对话框,如下图所示。



在左上角的下拉框中选择 NET ,然后在列表框中找到要建立的网络并双击,这样这两个网络就会添加到 selections 编辑框中, 在 Diff Pair Name 输入差分信号的名称, 然后点击 Create,点击 close 关闭对话框。


以上就是两种设定差分信号的方法

我们可爱的工程师们你们学会了吗

如果还没有掌握可以上我们的

官网www.eqpcb.com

观看相应的视频操作

加深印象
