上一期我们介绍了高速PCB设计软件

allegro16.6差分信号的设定

在高速PCB布线前

需要对差分信号的规则进行设置

因此

本期重点介绍在电气规则和物理规则下

是如何建立差分信号的规则

1、在电气规则下建立

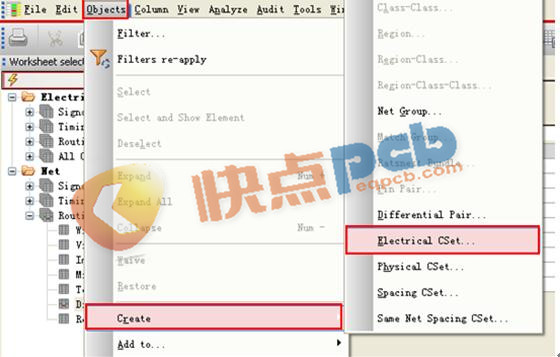

首先，点击左边的工作选择区中的ELECTRICALR 工作表下的 ELECTRICALR constrain set=>Routing=>differential pair,然后选择菜单命令 objects=>create=>ELECTRICALR set，如图下图所示

图1-1电气规则下创建差分规则

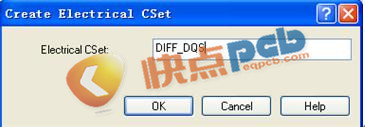

在弹出 Create Electrical set 对话框。

图1-2电气规则命名

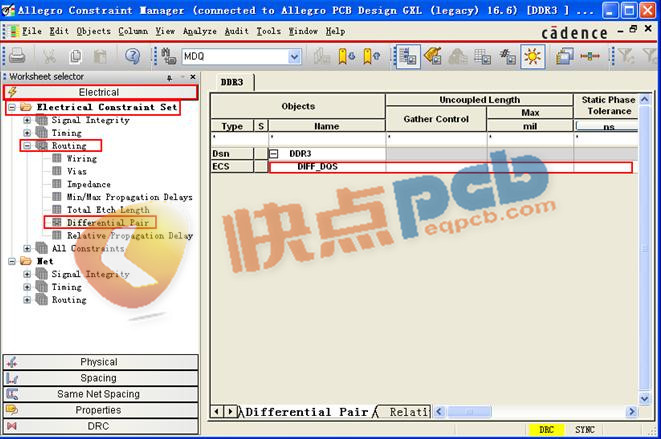

在 Electrical CSet 编辑框输入差分信号规则名称，这时在右边的工作表中可以看到多了一个DIFF_DQS 的约束规则，如下图1-3所示

图1-3规则参数设置

差分信号的约束规则参数主要有以下几个：

Uncoupled Length：差分信号网络中不匹配中的长度，即不能按差分信号走线的总长度。

Min Line Spacing：最小的线间距。

Primary Gap：差分信号最优先选择的线间距。

Primary Width：差分信号最优先选择的线宽。

Neck Gap：差分信号在 NECK 模式下的线间距（用于在布线比较密集的区域）。

Neck Width：差分信号在 NECK 模式下的线宽。

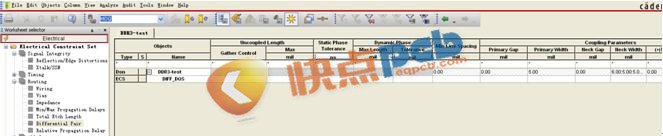

图1-4差分信号参数

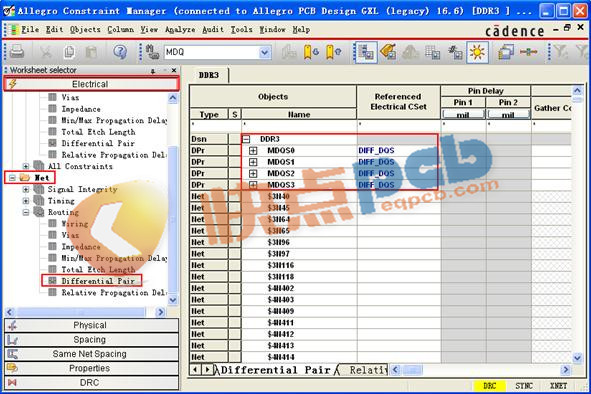

设置好差分信号约束规则后，将该约束规则应用于差分信号上，点击左边的工作表选择区中的Electrical 工作表下的 net 下routing,在右边的工作表找到所建的差分信号，在 referenced Electrical  CSet 选择刚才设置好的差分信号约束规则 DIFF_DQS，如下图1-5所示。

图1-5给差分信号赋予差分规则

这样就把设置好的差分规则分配到对应的差分网络了。

2、在物理规则下建立差分规则

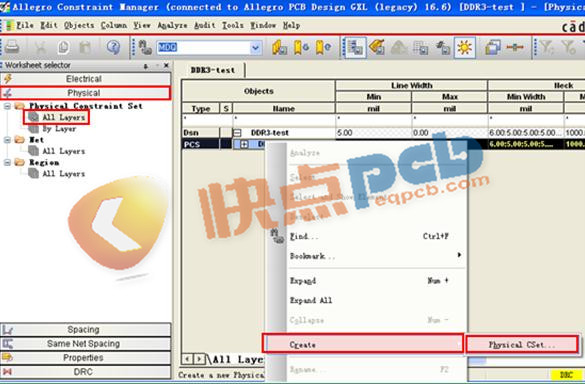

图1-6在物理规则下创建差分规则

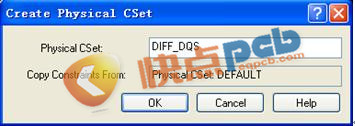

如下图1-7弹出命名对话框

图1-7差分规则命名

因为电子规则约束在进行PCB设计布线时更优先，同时电气规则可以设置更多的约束，推荐在电气规则中设置差分走线的约束。
