PCB结构设计的的需求主要包括：PCB板外形尺寸、连接性器件的定位、器件的限高及禁布要求等相关信息。结构信息的正确导入，是PCB设计的基本要求，保证后续PCBA加工装配的正确性。
✪ 正文 ✪
那么如何使用高速PCB设计软件allegro将结构图导入到其中呢，具体的操作步骤是怎样的？结构图导入后的效果怎样...都在这节中体现~
一、识别结构图中的标识说明
进行结构图导入之前先了解下标识说明，直观感受结构要素图三种视图：正视图、侧视图和后视图。PO图了
图1-1结构图正视图示意图
图1-2结构图侧视图示意图
图1-3结构图后视图示意图
二、结构图导入

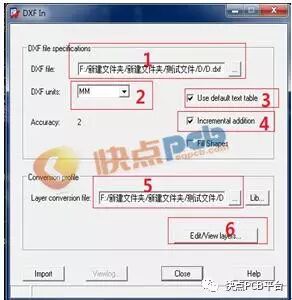

File→Import →Dxf 出现如下图所示对话框：
正确选择相关参数信息
1、导入DXF文件的位置。
2、DXF文件的单位，一般选择MM
3、勾选Use default text table选项
4、勾选Incremental addition选项
5、Layer conversion file，默认、不做修改
6、点击并进行编辑。
图1-4-1结构图导入设置

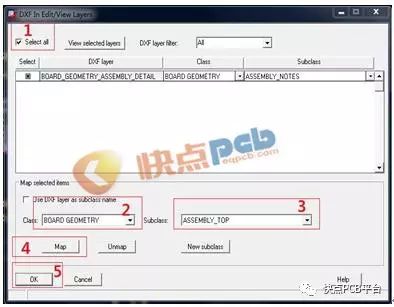

图1-4-2结构图导入设置
上图中相关参数设置说明如下：
1、选择所有层面
2、Class设置：选择BOARD GEOMETRY
3、Subclass设置：选择ASSEMBLY_TOP（如果没有此Subclass，需要自行在软件中定义添加）
4、点击Map按钮
5、点击OK
6、结构要素图DXF文件导入完成。
结构要素图导入PCB设计软件后效果如下图所示：
图1-5结构图导入后效果图
