上期讲到了绘制原理图时元件的放置方法，同学们学会了吗？

而在高速PCB设计中

我们往往需要设计自己的元件库

用以更方便地设计自己的原理图

在CIS中建立项目对应元件库则相对比较方便

因此本节重点讲述

▼▼

元件库的建立

▼▼

在CIS项目管理器中，执行File/New/Library命令，就会在项目管理器的Library文件夹中新建一个元件库。

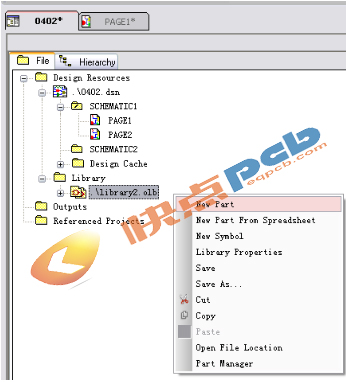

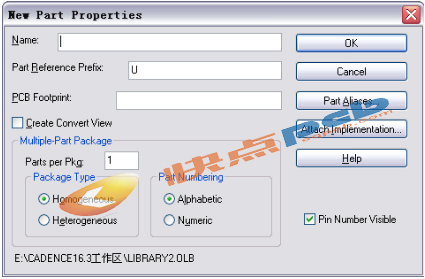

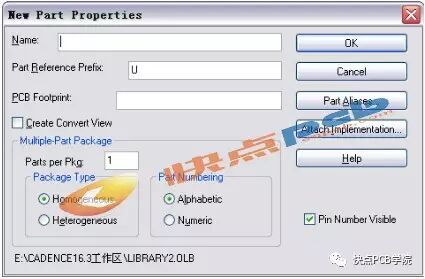

在新建Library元件库上右击，则可以对元件库进行编辑，点击New Part，在弹出的New Part Properties对话框中确定新建元件符号的属性。

设定好基本属性，点击OK进入元件编辑界面就可以新建元件符号了。

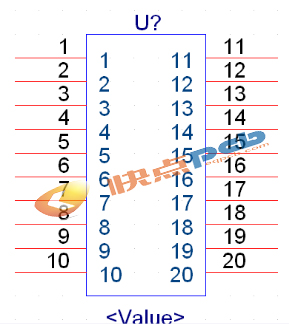

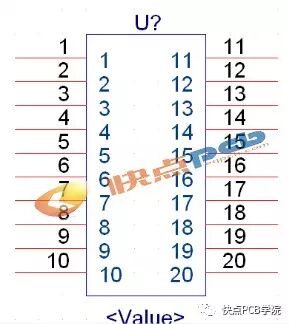

在Place按钮下可以放置元件引脚、外形、文本等属性，例如创建dip20的符号。

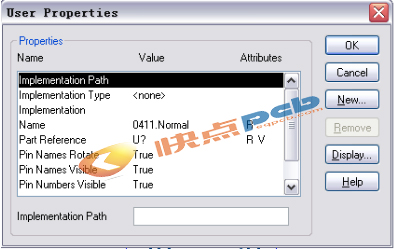

然后双击元件符号，将弹出User Properties对话框，用以编辑元件的属性，可以执行New添加添加、执行Remove删除元件属性，也可以修改已有属性。
