快点PCB大神水一般的男子（行业沉淀20余年，前华为研发部技术高管）上一期主要介绍关于高速PCB设计与高速信号理解存在误区给出专业性的建议；本文主要以一款直插型双边缘连接器进行SI性能测试评估分析。
普通高速PCB设计与连接器测试夹具PCB板的设计方法与理念是想通的。连接器作为一种高速信号互连器件，需要在选型初期做SI性能评估与测试。本文主要选取一款直插型双边缘连接器进行案例分析。
一、连接器基本情况
双边缘连接器（直母型号），0.8毫米（.0315“）间距，双列结构的插座连接，每行最多50pin，用一个1.6mm厚度的金手指配合，可以是双垂直安装式设计使用，应用场景为板对板。
二、SI测试板设计情况

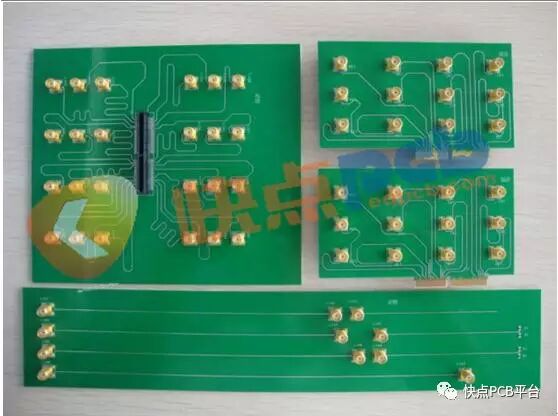

这款双边缘连接器的SI测试板实物图如下图所示：
测试板包括三个部分：双边缘连接器板（连接器+SMA），配套金手指板（金手指PCB及SMA，金手指与连接器配合），TRL校准测试板（配合测试仪器的TRL校准方法，设计校准PCB走线）
连接器SI测试板的设计主要要求：
（1）连接器接口PIN脚到每个SMA的走线是等长的，这一点需要严格控制，以方便校准；
（2）PCB走线需要严格控制单线50ohm，与SMA的特征阻抗相匹配；
（3）PCB走线尽量选用表层，一方面损耗低，另外一方面避免打孔换层、造成阻抗不连续；
（4）SMA之间的间距不可以太近，方便测试时的拧接测试电缆操作；
（5）SMA根据焊盘形式不同，需要做参考平面或者反焊盘的设计，设计尺寸基于仿真分析结果；
（6）TRL校准件中校准线的长度一方面需要与连接器板部分走线配合，另外一方面与测试频率范围相关（基于TRL计算方法）
三、测试仪器及测试条件
VNA：网络分析仪E5071C
TDR：网络分析仪E5071C的TDR测试模块
测试频率：单端6.5 GHz / 13 Gbps 差分8.0 GHz / 16 Gbps
上升时间：最快30 + / -5 ps
四、信号定义方式
SI测试板的信号定义一方面要考虑测试信号间的串扰隔离，另外一方面要考虑产品PCB板上的实际信号定义方式，例如：
单端阻抗：
• GSG (地 - 信号 - 地)
单端串扰：
• worst case: GAQG (地-信号-信号-地)
• bast case: GAGQG (地-信号-地-信号-地)
• 跨行单端：: Xrow ，GAG to GQG 跨行 (地-信号-地) to (地-信号-地)
差分阻抗：
• GSSG (地-信号-信号-地)
差分串扰：
• worst case: GAAQQG (地-信号-信号-信号-信号-地)
• bast case: GAAGQQG (地-信号-信号-地-信号-信号-地)
• 跨行差分: Xrowdiff ，GAASSG to GQQG 跨行 （地-信号-信号-信号-信号-地) to (地-信号-信号-地)

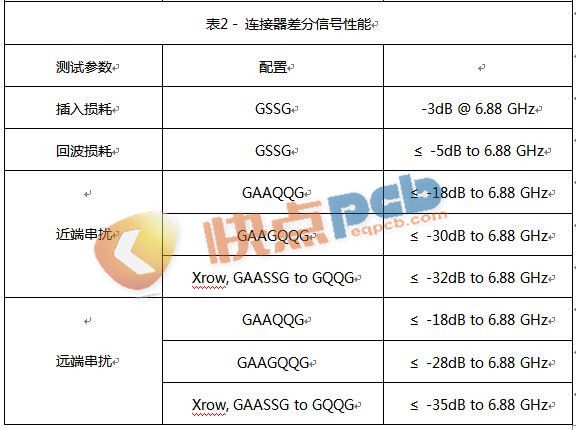

五、频域测试数据总结
六、信号定义方式

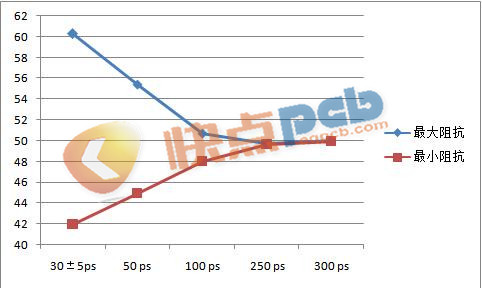

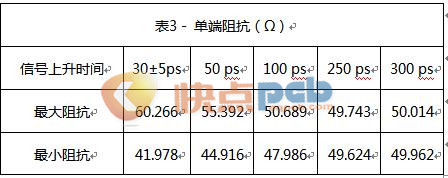

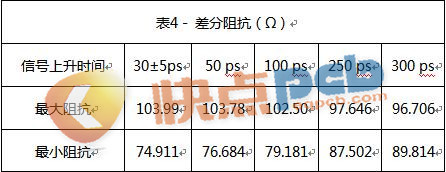

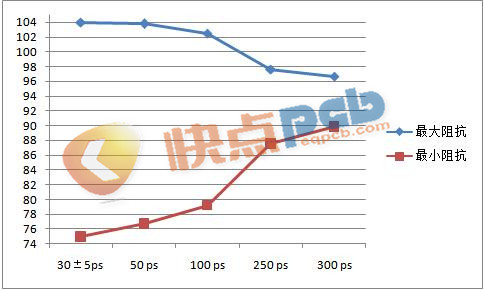

（1）特征阻抗

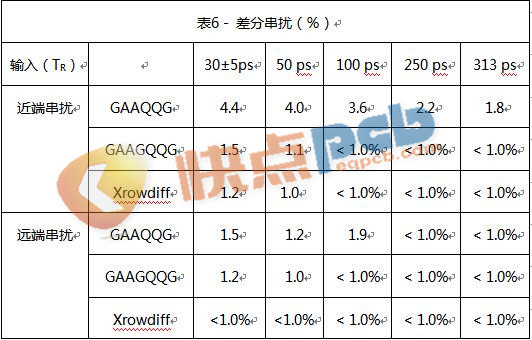

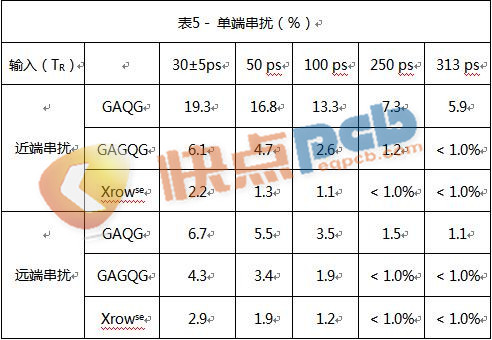

（2）时域串扰
（3）传输延迟
附录A - 频域测试曲线（典型情况）

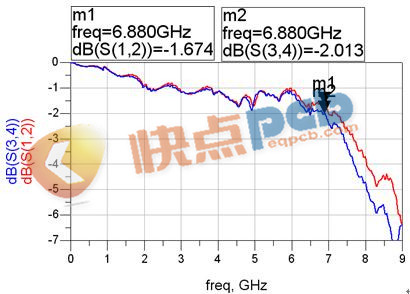

差分应用 – 插入损耗

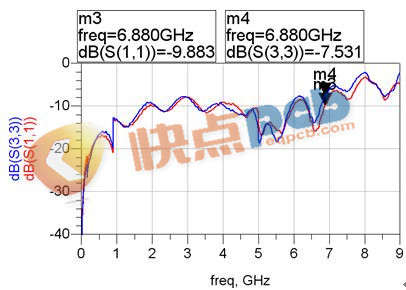

差分应用 – 回波损耗

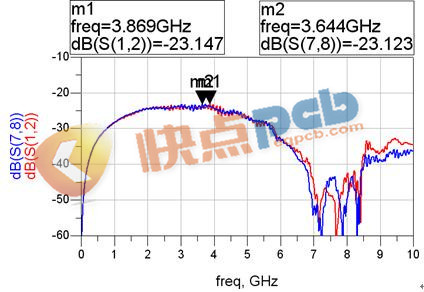

差分应用 – 近端串扰
差分应用 – 远端串扰
附录B- 时域测试曲线（典型情况）

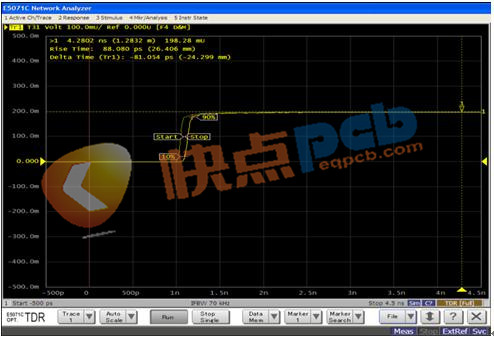

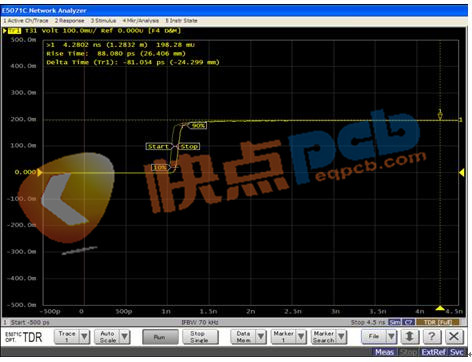

单端——输入脉冲200mV：

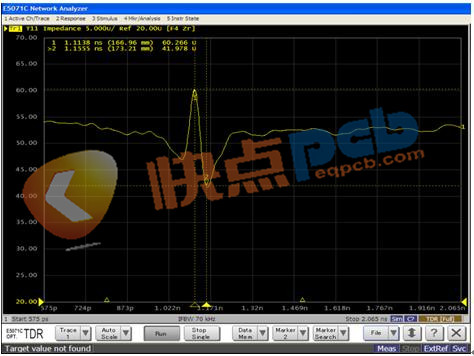

单端阻抗：35ps上升时间
单端DELAY：
单端串扰——NEXT，最差情况——GASG
综上所述，“连接器”作为PCB之间互连的常见器件，对于高速接口信号的信号质量影响较大，因此在高速PCB设计中，选用某种连接器器件前，需要对连接器的SI性能进行测试以确定其性能达到最佳效果。
