本期讲解的是PCB设计中另一经典电路的分析--时钟电路。

在一个电路系统中，时钟是必不可少的一部分。时钟电路相当关键，在电路中的作用犹如人的心脏的作用，如果电路系统的时钟出错了，系统就会发生紊乱，因此在PCB中设计一个好的时钟电路是非常必要的。

我们常用的时钟电路有：晶体、晶振、时钟分配器。有些 IC 用的时钟可能是由主芯片产生的，但追根溯源，还是由上述三者之一产生的。接下来结合具体实例，说明时钟电路布局、布线的原则和注意事项。

一、晶体时钟电路

PCB 中常用的晶体封装有：2管脚的插件封装和SMD封装、4管脚的SMD封装，常见封装如下图：

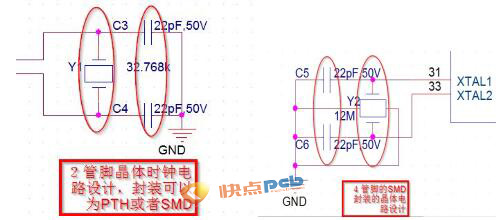

尽管晶体有不同的规格，但它们的基本电路设计是一致的，因此 PCB 的布局、布线规则也是通用的。基本的电路设计如下图：

从电路原理图中可以看出，电路由晶体+2个电容组成，这两个电容分别为增益电容和相位电容。

晶体电路布局时，两个电容靠近晶体放置，布局效果图如下图：

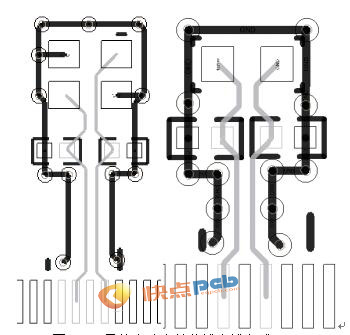

布线时，晶体的一对线要走成类差分的形式，线尽量短、且要加粗并进行包地处理，效果如下图：

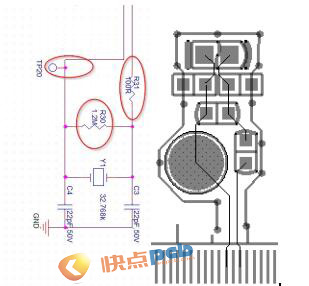

上述的是最基本和最常见的晶体电路设计，也有一些变形设计，如加串阻、测试点等，如下图，设计思路还是一致的：

结合上述，布局应注意：

1. 晶体和IC布局在同一层面，这样可以少打孔；

2. 布局要紧凑，电容位于晶体和IC之间，且靠近晶体放置，使时钟线到IC尽量短；

3. 对于有测试点的情况，尽量避免stub或者是使stub尽量短；

4. 附近不要摆放大功率器件、如电源芯片、MOS 管、电感等发热量大的器件。

布线应注意：

1. 晶体和IC同层布局，同层走线，尽量少打孔，如果打孔，需要在附近加回流地孔；

2. 类差分走线；

3. 走线要加粗，通常 8~12mil；由于晶体时钟波形为正弦波，所以此处按模拟信号布线设计思路处理；

4. 信号线包地处理，且包地线或者铜皮要打屏蔽地孔；

5. 晶体电路模块区域相当于模拟区域，尽量不要有其他信号穿过。

二、晶振时钟电路DRC Check

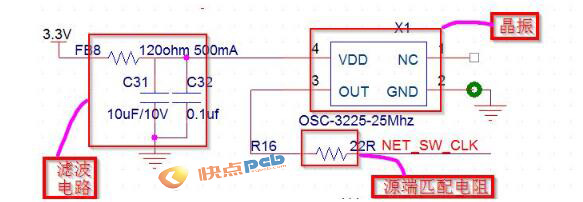

相比于晶体电路，晶振是有源电路，主要由三部分组成：晶振+电源滤波电路+源端匹配电阻：常见电路设计如下图：

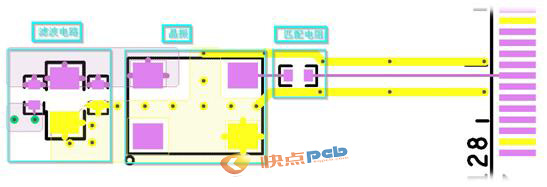

布局布线效果图如下图：

三、时钟分配器时钟电路DRC Check

时钟分配器种类比较多，在设计时保证时钟分配器到各个 IC 的距离尽量短，通常放在对称的位置，例如：

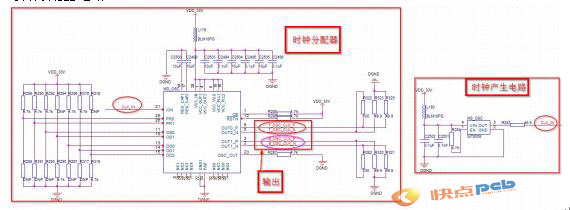

时钟分配器电路：

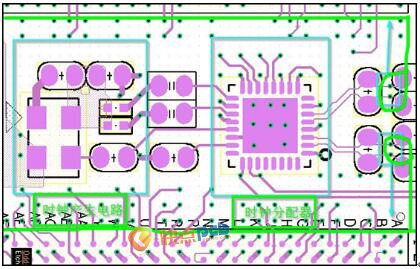

PCB设计如下图：

布局、布线总结：

1. 时钟发生电路要靠近时钟分配器，常见的时钟发生电路是晶体、晶振电路；

2. 时钟分配电路放置在对称位置，保证到各个IC的时钟信号线路尽量短；

3. 附近不要摆放大功率器件，如：电源芯片、MOS 管、电感等发热量大的器件；

4. 时钟信号线过长时，可以走在内层，换层孔的200mil 范围内要有回流地过孔；

5. 其他信号与时钟信号保持4W间距；

6. 包地处理，并加屏蔽地孔。

以上便是PCB设计中另一经典电路分析--时钟电路的介绍，经典电路还有许多种，需要PCB设计工程师在设计工作中不断总结，积累设计经验，提升设计能力。请同学们持续关注【快点儿PCB学院】及迈威科技PCB设计培训招募。
