作为一名工程师，PCB设计中常见的拓扑结构，你都知道吗？

所谓“拓扑”就是把实体抽象成与其大小、形状无关的“点”，而把连接实体的线路抽象成“线”，进而以图的形式来表示这些点与线之间关系的方法，其目的在于研究这些点、线之间的相连关系。表示点和线之间关系的图被称为拓扑结构图。

PCB设计中的拓扑，指的是芯片之间的连接关系。

PCB设计中常见的拓扑结构

拓扑结构的种类有很多，其中最常见的信号总线拓扑结构有以下4种：点到点、菊花链、星型、远端簇型。

1、点到点拓扑结构

该拓扑结构简单，整个网络的阻抗特性容易控制，时序关系也容易控制，常见于高速双向传输信号线；常在源端加串行匹配电阻来防止源端的二次反射。

2、菊花链拓扑结构

如上图所示，菊花链拓扑结构也比较简单，阻抗比较容易控制。

菊花链拓扑结构的特征是每个接收端最多只和2个另外的接收端/发送端相连，连接每个接收端的stub线需要较短。该结构的阻抗匹配常在终端做，用戴维南端接比较合适。

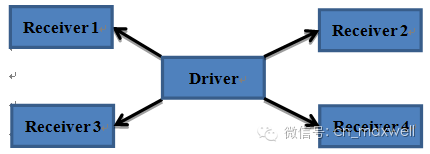

3、星型拓扑结构

星型拓扑结构如上图所示，该总线拓扑结构下PCB布线比较复杂，阻抗不容易控制，但是PCB布线时序比较容易控制，只要控制从驱动端Driver到各个接收端Receiver的布线长度一致即可。星形拓扑结构需要特别在Receiver端做好信号匹配设计、消除终端反射。

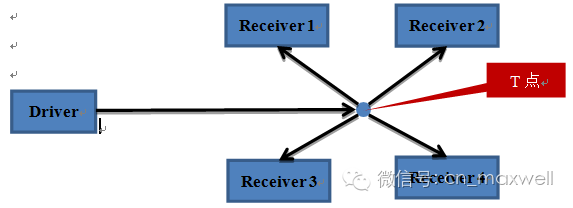

4、远端簇型拓扑结构

远端簇型拓扑结构可以看做是星型拓扑结构的一种变形结构。

远端簇型拓扑结构要求从驱动端Driver到交叉T点的PCB布线长度要远远大于交叉T点到各个接收端Receiver的PCB布线长度，同时交叉T点到各个接收端Receiver的距离要尽量等长，信号匹配设计可以做在交叉T点处。

远端簇型拓扑结构是一种常用于DDR总线的地址、数据线PCB布线设计的拓扑结构。

在实际的PCB设计过程中，对于关键信号，应通过信号完整性分析来决定采用哪一种拓扑结构。
