什么是晶振

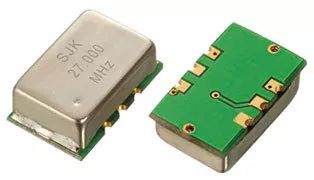

晶体振荡器（crystal oscillator）是指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英晶体谐振器，简称为石英晶体或晶体、晶振；而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

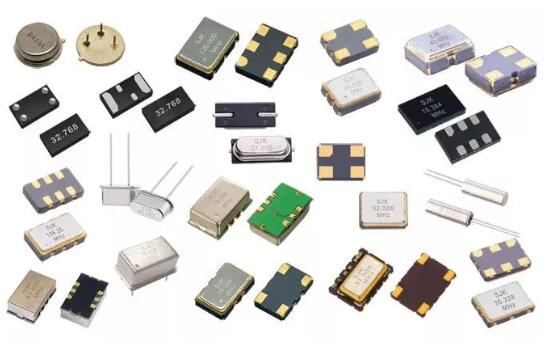

晶振广泛应用于军用、民用通信电台，微波通信设备，程控电话交换机，无线电综合测试仪、移动电话发射台，高档频率计数器、GPS、卫星通信、遥控移动设备等，是电子产品最常用的不可或缺的组件，小到手机、电脑，大到导弹、卫星都需要晶体振荡器，其被誉为电子设备的心脏，在电子系统中扮演关键角色。

晶振的作用

晶振是时钟电路中最重要的部件，它的主要作用是向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十，高级的精度更高。

晶振的另一个作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

合理的晶振布局可以抑制系统辐射干扰

如今很多系统晶振时钟频率高，干扰谐波能量强；干扰谐波除了从其输入与输出两条走线传导出来，还会从空间辐射出来，若布局不合理，容易造成很强的杂讯辐射问题，而且很难通过其他方法来解决，因此在PCB 板布局时对晶振和CLK 信号线布局非常重要。

晶振的PCB设计注意事项

（1） 耦合电容应尽量靠近晶振的电源引脚，位置摆放顺序：按电源流入方向，依容值从大到小依次摆放，容值最小的电容最靠近电源引脚。

（2） 晶振的外壳必须接地，可以防止晶振的向外辐射，也可以屏蔽外来信号对晶振的干扰。

（3） 晶振下面不要布线，保证完全铺地，同时在晶振的300mil范围内不要布线，这样可以防止晶振干扰其他布线、器件和层的性能。

（4） 时钟信号的走线应尽量短，线宽大一些，在布线长度和远离发热源上寻找平衡。

（5） 晶振不要放置在PCB板的边缘，在板卡设计时尤其注意该点。

（图文整理自网络）
