在使用Allegro软件进行PCB设计的过程中，工程师有时候会因为“手抖”而误删了封装、元件封装丝印等内容，这时候该如何恢复呢？

Allegro误删了封装怎么办？

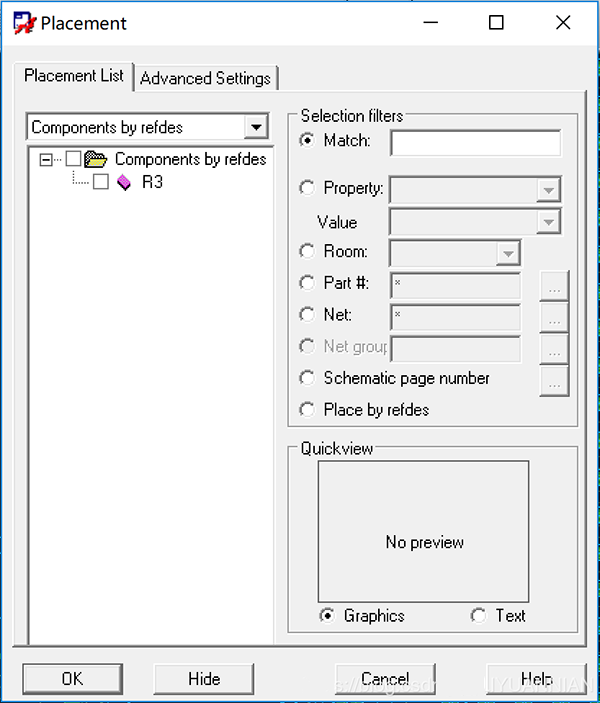

假如说误删了R3，并且也保存了，无法回撤，可以打开Place -> Manually，见到下图：

勾选R3后先将R3放在Allegro中，再点OK，我们的R3就回来了。

Allegro PCB中误删封装丝印如何恢复？

接下来教大家通过Allegro16.6版本中Refresh Symbol Instance功能更新封装。

我们在设计项目过程中，有些时候由于误操作删除了元件封装的丝印，例如器件的丝印或者元件的位号，以及封装的丝印边框等等，如下图所示：

平时遇到误删元件封装丝印，我们通常的解决办法是通过更新网表的方式更新封装，或者通过菜单栏Place-update symbol的方法更新PCB封装。而在Allegro16.6版本中Refresh Symbol Instance功能，可以快速的更新器件封装，恢复误操作的删除的丝印，位号字符等其他丝印。

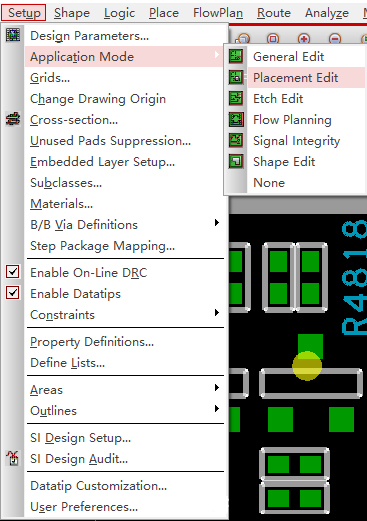

1、打开Setup菜单栏下Application Mode选项下的Placement Edit模式。

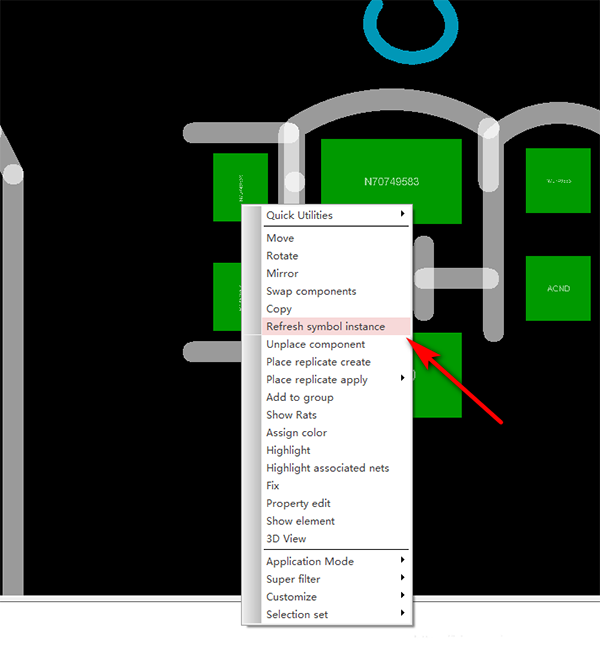

2、在Find侧边栏下选中Symbols,然后将光标放置在封装上面，右键选择Refresh Symbol Instance，如下图：

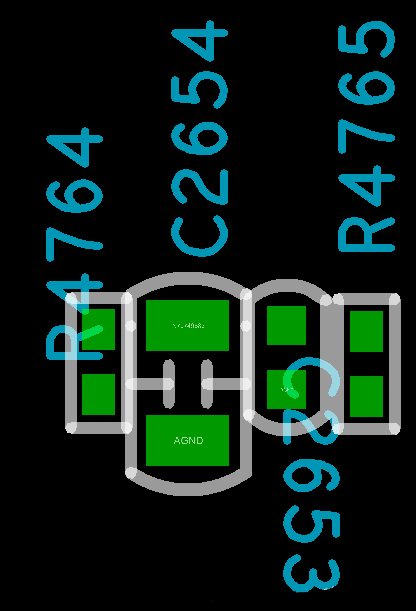

3、更新器件后的效果，如下图：

（来源：CSDN博主「努力不期待」、「志博廖光铖」的文章，版权归原作者所有）
