Allegro软件的一些实操技巧,值得工程师收藏!
作者: 来源: 浏览次数: 日期:2019-12-27 8:53:56

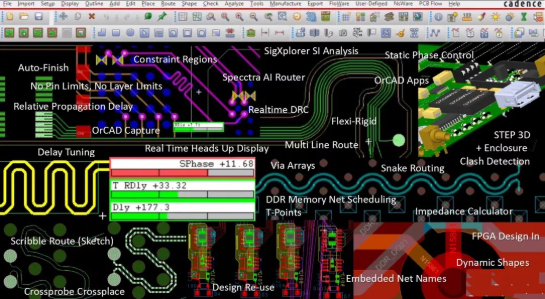

无论是刚学习PCB设计,还是已经成为了PCB Layout工程师,Allegro软件都是大家必须要熟练掌握的工具,毕竟那可是“吃饭的家伙”。接下来,板儿妹和大家分享一些Allegro软件的使用技巧,希望对大家有所帮助。


单位换算

1mil = 0.0254 mm

1mm = 39.3701 mil

默认情况下我们更倾向于使用mil单位绘制PCB板。

Allegro建立电路板板框

1)设置绘图区参数,包括单位,大小。

2)定义outline区域

3)定义route keepin区域(可使用Z-copy操作)

4)定义package keepin区域

5)添加定位孔

创建总线

1)打开约束管理器(electronical constraint spreadsheet)

2)显示指定网络飞线:Display –> show rats –> net 然后在约束管理器中选择要显示的网络

3)如果要设置等长线,但是在线上有端接电阻,那么需要进行设置(x net),使得计算的时候跨过端接电阻。这就需要为每一个端接电阻设置仿真模型库,设置完成以后,就可以在约束管理器中的看到网络变为了x net

4)添加信号仿真模型库:Analyze –> SI/EMI Sim –> Library 添加模型库 –> Add existing library –> local library path

5)对每个新建添加模型:Analyze –> SI/EMI Sim –> Model 会显示出工程中的器件,然后为每个器件添加仿真模型。对于系统库里面的元件有自己的模型库,可以利用Auto Setup自动完成。对于系统库里面没有的模型,选择find model

6)在约束管理器中,点击object –> 右键,即可利用filter选择需要选择的网络,可以选择差分对,x net等。

7)创建总线:在约束管理器中,选择net –> routing –> wiring 然后选择需要创建为总线的网络 –> 右键,create –> bus

设置拓扑约束

线长约束规则设置

1)对线长的要求,实际就是设置延时,可以按照长度来设置,也可以按照延时来设置

2)打开约束管理器 –> Electronic constraint set –> All constraint –> User – defined 选择在设置拓扑结构时设置好的网络 –> 右键选择SigXplore–> 在pro delay里选择。也就是说如果要想设置线长约束,需要先定义一个拓扑结构,然后再指定这个拓扑结构的网络约束。

相对延迟约束规则设置(即等长设置)

1)在设置相对延迟约束之前也需要先建立拓扑约束

2)在拓扑约束对话框 –> set constraint –> Rel Prop Delay 设定一个新规则的名称 –> 指定网络起点和终点 –> 选择local(对于T型网络的两个分支选择此选项)和global(对于总线型信号)

重命名元器件序号

1)Logic-->Auto Rename Refdes-->Rename-->弹出对话框,选择Use default grid和Rename all

2)components-->单击more,OK-->单击rename进行重命名

Allegro封装原点修改

1)打开dra文件后,在菜单栏 setup - change drawing origin

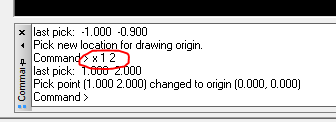

2)在命令栏输入新的参考点位置,如想更改新坐标位置为 1,2 。输入 x 1 2


Allegro布线时添加过孔

1)在放置过孔前先要进行简单的设置。

在菜单栏Setup->Constraints->physical

出来的列表里面找到vias 点击出现一个对话框在对话框中选择需要的过孔。(类型比较多可以在下面过滤器输入v*)

选择好过孔后关闭即可。

当然还有很多约束在这里设置,比如多大的线宽对应多大的过孔.

2)使用过孔:

在布线的时候双击左键即可添加过孔,或者点击右键。

差分布线

1)差分线走线:route –> conect然后选择差分对中的一个引脚,如果已经定义了差分对,就会自动进行差分对布线。

2)如果在差分布线时想变为单端走线,可以点击右键:single trace mode

修改文字大小

1)Setup-->design parameter-->在text选项卡中点击Setup text sizes,修改线宽【常用值20,25,30,6,3】

2)Edit-->change,在控制面板的find页面仅选择Text;在options页面设置class为Ref Des,New subclass为Assembly_Top,勾选Text block栏选择字号à选择整个PCB板,所有字体高亮显示-->右击done

(图文整理自网络)
