Allegro是目前最主流的PCB设计软件之一，熟练掌握Allegro软件的使用对PCB Layout工程师来说至关重要。下面，板儿妹收集了一些老司机的Allegro设计经验和技巧，希望对大家有所帮助。

1、修改了元器件封装，如何更新到PCB？

答：Place->Update Symbols->Package Symbols->找到该封装->点击Refresh即可。

2、Allegro层的切换用什么快捷键？

答：可以按数字区里的“-”或“+”来换层。

3、在Allegro中，如何设置不同网络有不同的颜色？

答：hilight---在旁边控制栏里面的options选颜色，在finder里面勾net，输入要高亮的网络名，或直接点网络飞线。

4、怎样在allegro里把PCB板整个旋转90度呢？

答：

1）选中MOVE命令（在Options下面的Point选择User Pick，在Find里勾上所有你要的）

2）右击选中Temp Group

3）选中整个板子（也可选择你需要的一部分或几部分）

4）右击选中Complete

5）点击一点作为User Pick

6）右击选中Rotate

7）就可以旋转了

5、关于盲孔及埋孔B/B Via的制作方法？

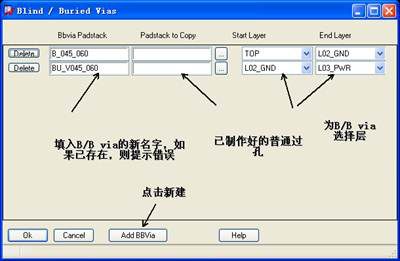

答：可先制作通孔Thru via，然后Setup->B/B via definitions->Define B/B via，如下图，完成后，再在Constraint Manager->Physical->all layers->vias里添加B/B Via即可。

6、在制作封装时，如何修改封装引脚的PIN Number？

答：Edit->Text，然后选中PIN Number修改即可。

7、对于一些机械安装孔，为什么选了pin后，选中老是删除不了？

答：因为这些Mechanical Pin属于某个Symbol的，在Find里选中Symbols，再右键该机械孔，点Unplace Component即可。

8、不小心按了Highlight Sov后部分线高亮成白色，怎样取消？

答：这个是用来检查跨分割的，取消的办法是：如果是4层板的话，在电源层跟地层都铺上地网络，然后再按Highlight Sov刷新即可。

9、拖动时为什么不显示鼠线？移动铺铜或元件时，原来与之相连的过孔和线都消失了，怎么解决？

答：Move时要选中Ripup Etch。选中Ripup Etch时将去掉跟该Symbol引脚相连的Clines，同时显示Rats，选中Stretch Etch时用Clines代替Rats，而什么都不选时则保留Clines同时显示Rats。所以移动铺铜或元件为保留原来的过孔和线，则不能选中Ripup Etch。

10、Allegro如何关闭铺铜（覆铜）shape的显示？

答：Cadence Allegro 的shape 默认显示模式是通过 菜单 “Setup” -> “User Preferences…” ，然后在弹出的“ User Preferences Editor” 用户配置窗口中选择“Display”选项下的 “shape_fill”， 勾选对应的选项即可实现禁止铺铜显示还是显示铺铜边框功能。

（内容整理自网络）
