印刷电路板（PCB）是用来承载电子元件，提供电路联接各元件的母版。从结构上来分，PCB分为单面板、双面板和多层板。

单面板

单面板就是在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。

单面板的布线图以网路印刷(Screen Printing)为主，亦即在铜表面印上阻剂，经蚀刻后再以防焊阻印上记号，最后再以冲孔加工方式完成零件导孔及外形。此外，部份少量多样生产的产品，则采用感光阻剂形成图样的照相法。

双面板

双面板是包括Top（顶层）和Bottom（底层）的双面都敷有铜的印制电路板，双面都可以布线焊接，中间为一层绝缘层，为常用的一种印制电路板。两面都可以走线，大大降低了布线的难度，因此被广泛采用。

双面板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行，如图所示：

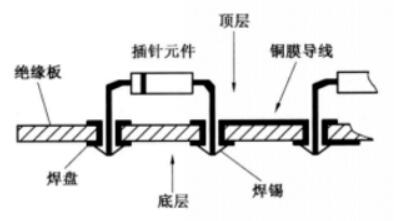

这种电路间的“桥梁”称为导孔。导孔是在PCB板上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，所以双面板解决了单面板中因为布线交错的难点（可以通过孔导通到另一面），它更适用于比单面板更复杂的电路。

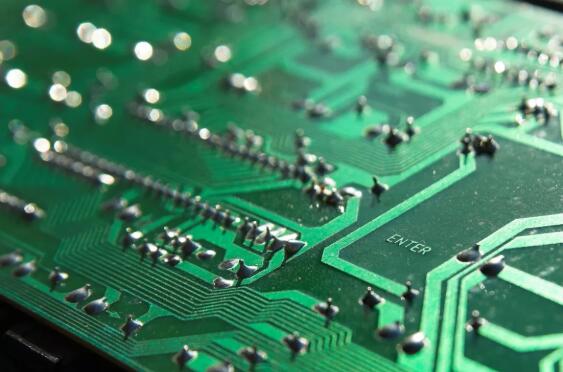

多层板

PCB多层板是指用于电器产品中的多层线路板，多层板用上了更多单面板或双面板的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。常见的多层板一般为4层板或6层板，复杂的多层板可达几十层。

特点：

PCB多层板与单面板、双面板最大的不同就是增加了内部电源层（保持内电层）和接地层，电源和地线网络主要在电源层上布线。但是，多层板布线主要还是以顶层和底层为主，以中间布线层为辅。因此，多层板的设计与双面板的设计方法基本相同，其关键在于如何优化内电层的布线，使电路板的布线更合理，电磁兼容性更好。

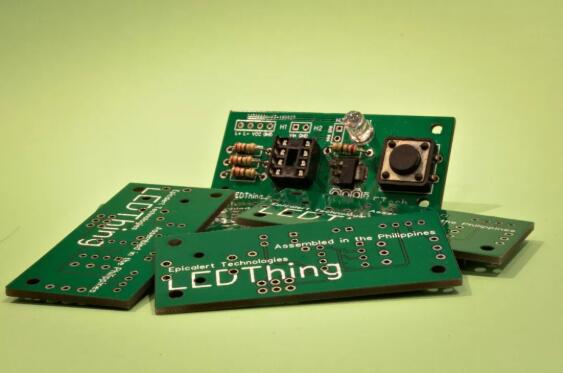

双面板和多层板的区别

从工序上来讲，双面板与多层板的区别：

1. 双面板的压板材料只有P片和Cu箔；多层板的压板材料既有P片和最外层的两个Cu箔，还有P片之间的内层板。

2. 多层板的生产多了内层板的生产制造。内层板的制造与外层板大体相似。

（部分图文内容整理自网络）
