allegro多人布线

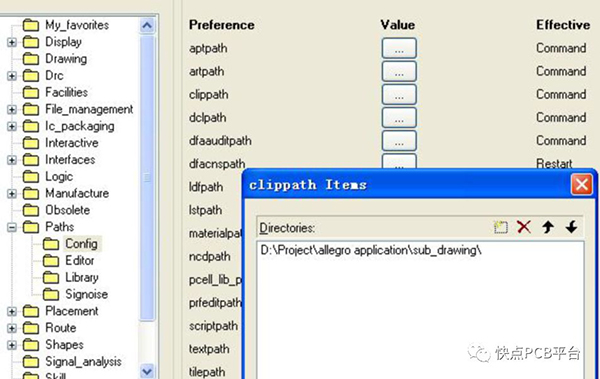

1、首先设置下allegro的环境参数中sub-drawing路径：Setup->User preference->Paths->config->clippath

双击现在路径指定到你想存入的位置。OK两次关闭对话框。

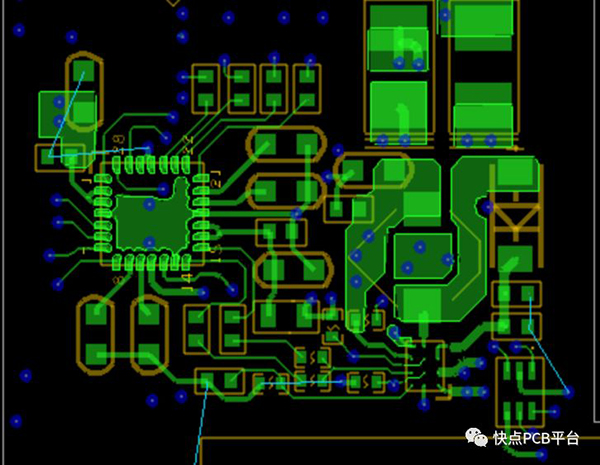

2、下图是B同事完成的走线。

3、现需要将它粘贴到A同事的文件中。

点击File->Export->sub-drawing

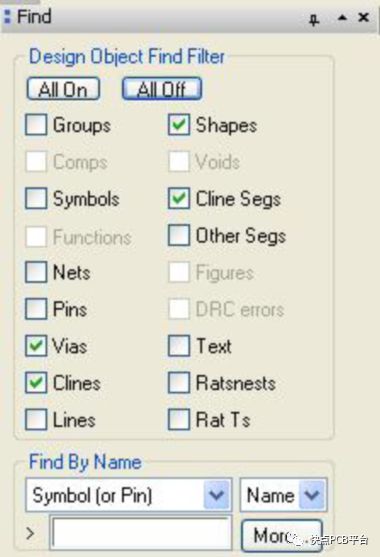

4、在Find面板中勾选你想要输出的东西

5、在options 面板中保留你想要的输出

然后按住鼠标左键拖出你想输出的PCB部分

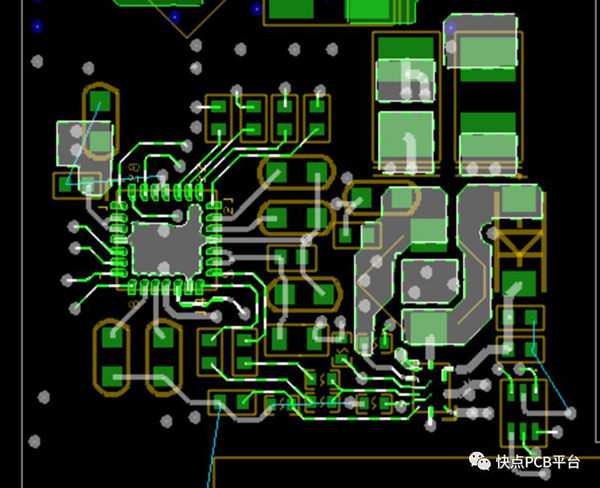

6、选中的部分会高亮

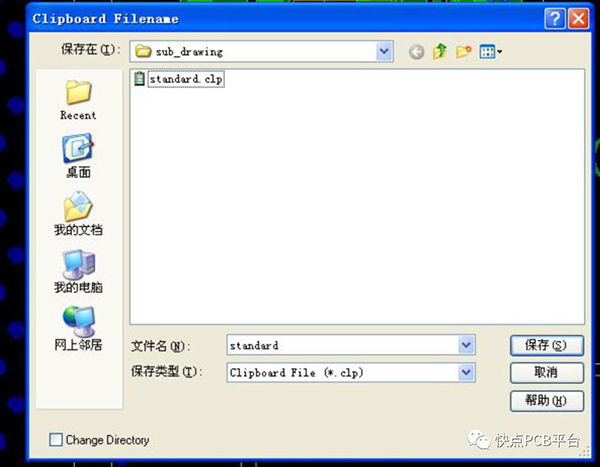

7、在命令栏中输入x 0 0，它代表你输出是以原点为参考点的。然后会弹出对话框，Usb PCB封装

8、记住这个路径很重要，一定要是我们先前设置环境参数时你所定义的路径，要不导入时你会找不到这个输出的文件。

9、A同事没有走线图如下

10、选中File->Import->sub-drawing

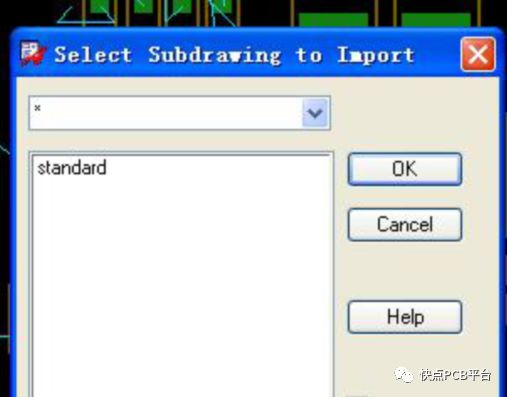

11、双击standard后，鼠标上会粘附这一个小方块，在命令栏输入x 0 0

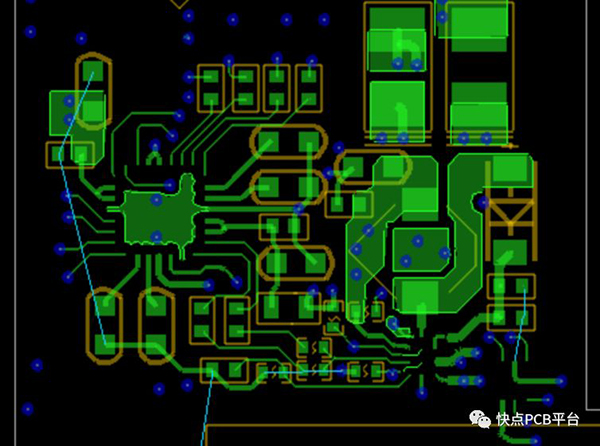

12、确认贴的内容是否有误

看看B同事完成的内容是不是就到A同事中间了

提醒：allegro多人完成布线的步骤和两人合作的道理是一样的，以此类推。
