蜂鸣器（Buzzer）

蜂鸣器（英文名称：Buzzer）是一种会发出声音的电子器件，原理与继电器类似，通电的电磁铁吸引振膜振荡产生音频信号，从而发出声音。

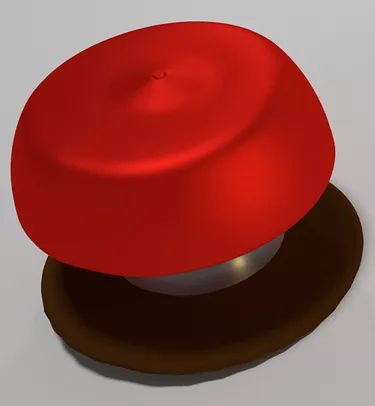

▲蜂鸣器图片

蜂鸣器广泛应用于计算机（主板蜂鸣器，机箱蜂鸣器，电脑蜂鸣器）、打印机（控制板蜂鸣器）、复印机、报警器行业（报警蜂鸣器，警报蜂鸣器）、电子玩具（音乐蜂鸣器）、汽车电子设备行业（车载蜂鸣器，倒车蜂鸣器，汽车蜂鸣器，摩托车蜂鸣器）电话机（环保蜂鸣器）、定时器，空调，医疗设备等电声行业。

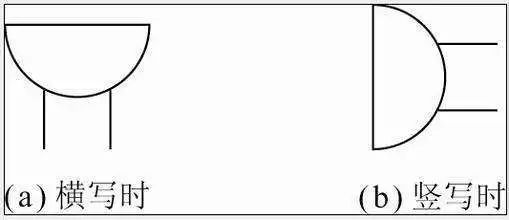

▲蜂鸣器电路符号

蜂鸣器的分类

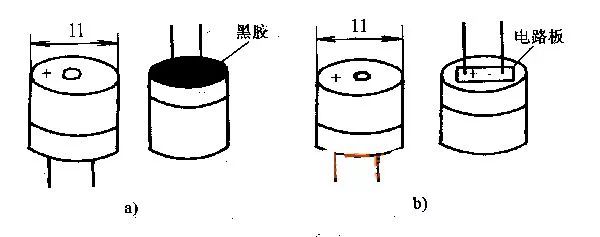

蜂鸣器通常分为两种：一种是有源蜂鸣器，内部有振荡电路，在它两个引脚接上电压就会发出固定频率的声音；另一种是无源蜂鸣器，内部没有振荡电路，接上电源后不会发声，使用时需要用不同频率的方波信号来驱动它发声。

蜂鸣器发声原理

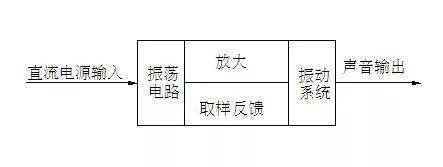

有源自激型蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号，有源自激型蜂鸣器的工作发声原理图如下：

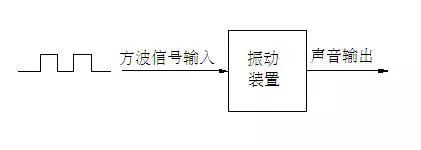

无源他激型蜂鸣器的工作发声原理是：方波信号输入谐振装置转换为声音信号输出，无源他激型蜂鸣器的工作发声原理图如下：

（图文整理自网络，版权归原作者。）
