泪滴的作用

• 避免电路板受到巨大外力的冲撞时，导线与焊盘或者导线与导孔的接触点断开，也可使PCB电路板显得更加美观。


• 焊接上，可以保护焊盘，避免多次焊接时焊盘的脱落，生产时可以避免蚀刻不均，以及过孔偏位出现的裂缝等。

• 信号传输时平滑阻抗，减少阻抗的急剧跳变，避免高频信号传输时由于线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化。

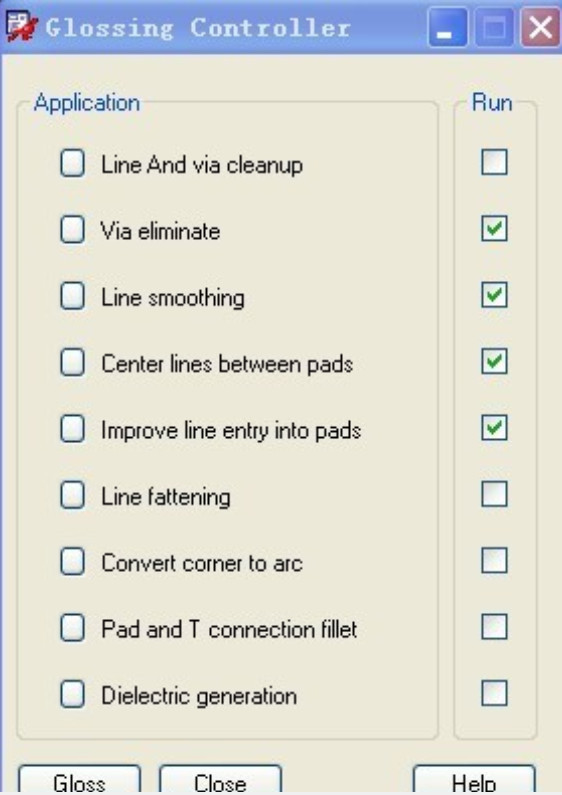

1、打开所有的走线层，执行命令 route->gloss->parameters，出现如下图所示的界面：

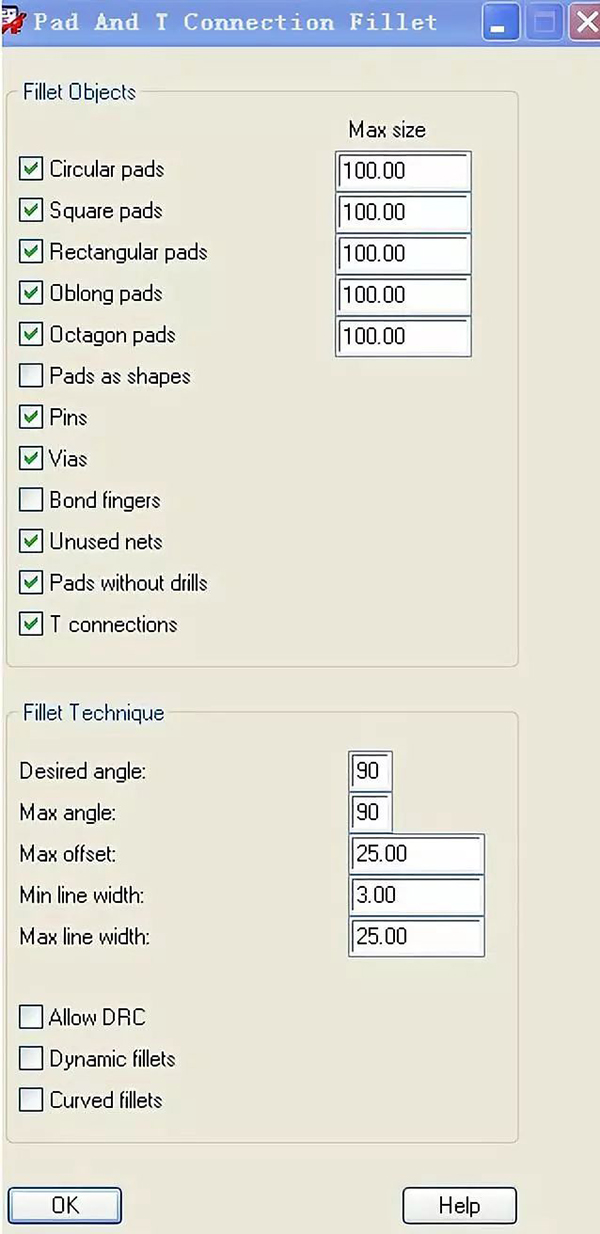

2、点击 pad and T connection fillet 左边的方格，出现如下图所示的画面：

3、点择 circular pads,pins,vias,T connections.，OK 即可。

提醒：

1、加泪滴最好在出 GERBER 之前加；

2、若要 MODIFY 板子，则要先删掉泪滴；

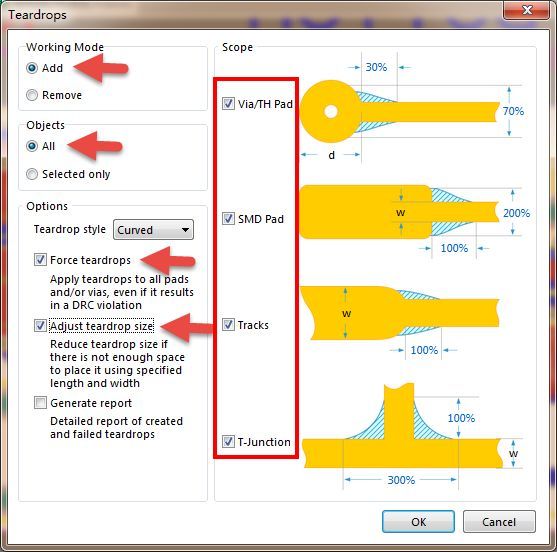

执行菜单命令“Tools-Teardrops”或快捷键“TE”，进入下图所示泪滴属性设置对话框，选择执行操作对象：

泪滴属性设置

√  Working Mode-Add 选择执行添加泪滴命令；

√  Objects-All 选择匹配对象，一般选择“All”所有的；在图所示右边，会适配相应的对象，包括“Via/TH PAD（过孔和通孔焊盘）”、“SMD Pad（贴片焊盘）”、“Track（导线）”以及“T-Junction（T型节点）”；

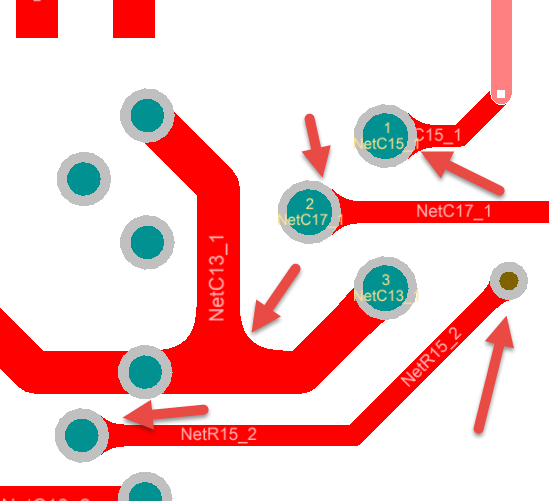

泪滴添加效果示意

√  Teardrop  Style-Curved 泪滴形状选择弯曲的补充形状；

√  Force Teardrops 对于添加泪滴的操作采取强制执行方式，即使存在DRC报错，一般来说我们为了保证泪滴的添加完整，我们对此项进行勾选，后期DRC我们再修正即可；

√  Adjust Teardrop Size 当空间不足以添加泪滴的时候，变更泪滴的大小，可以更加智能的完成泪滴的添加动作。

（内容整理自网络，版权归原作者所有）
