在PCB设计中，丝印调整是一件比较麻烦费时的事，好在Allegro、AD等软件都提供了可以自动调整丝印的工具。接下来，我们来了解下Allegro自动调整丝印的方法和步骤。

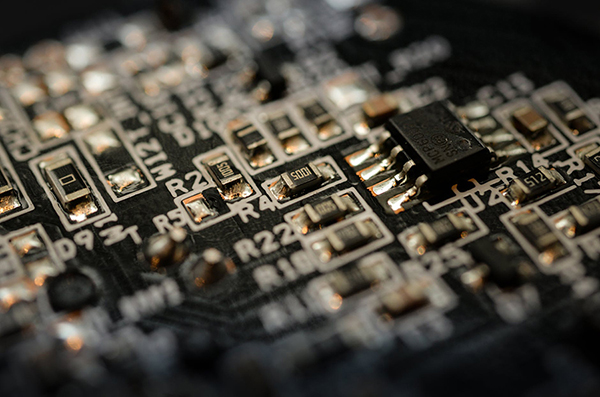

丝印是什么鬼？

PCB板丝印层（Silkscreen layer）即文字层，一般用于注释用，它的作用是为了方便电路的安装和维修等。丝印层通常有顶层丝印层(Top Overlay)和底层丝印层(Bottom Overlay)，都用于标注元器件的投影轮廓、元器件的标号、标称值或型号以及各种注释字符。若所有标注在顶层丝印层都已经包含，底层丝印层可关闭。

在Allegro软件中，自动调整丝印的工具是——Allegro Productivity Toolbox，它可以自动调整丝印的方向、位置，大大提高丝印调整的效率。

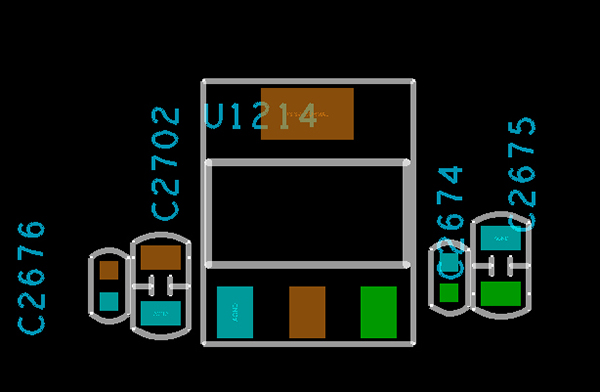

未调整后丝印的效果如下图所示：

Allegro自动调整丝印的方法步骤：

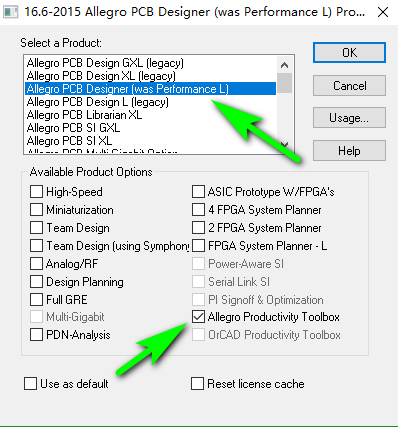

1、打开allegro软件，选择Allegro PCB Designer(was Performance L)，勾选Allegro Productivity Toolbox，如下图:

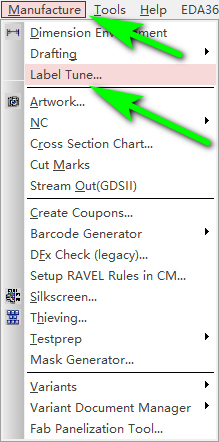

2、打开菜单栏选择Manufacture–>Label Tune,调出“Label Tune”对话框，如下图:

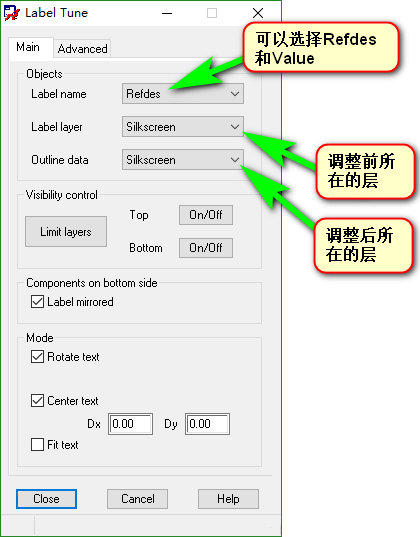

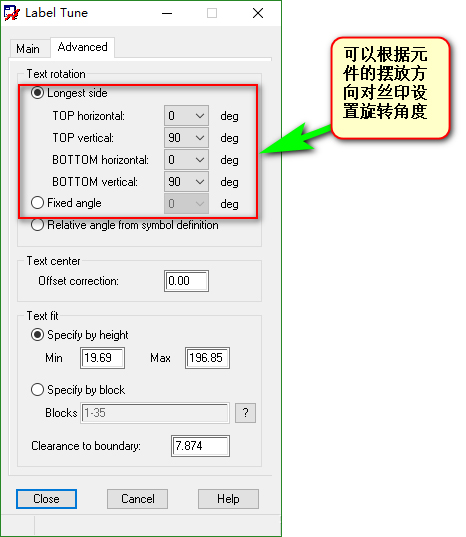

3、在“Label Tune”对话框中，可按下图所示进行相应的设置：

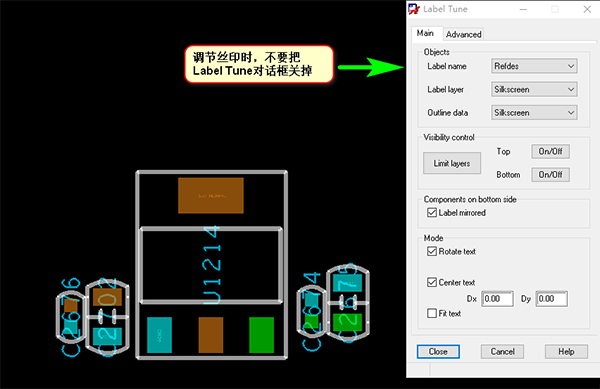

4、完成“Label Tune“设置后，框选需要调整丝印的器件（丝印自动归位到器件中心上），调整后丝印效果如下图：

温馨提示：Allegro 16.6版本需要打上S052以后的补丁，菜单中才有Label Tune功能。

拓展知识：丝印设置的要求

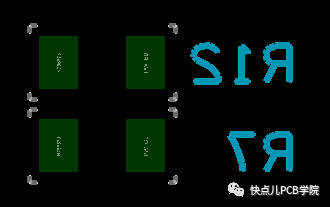

1、丝印摆放方向要求

正面丝印摆放方式为：字母从左到右，从下到上

背面丝印摆放方式为：字母从右到左，从下到上

2、丝印距离器件要求

丝印到丝印之间距离是5，到器件丝印框也是5mil

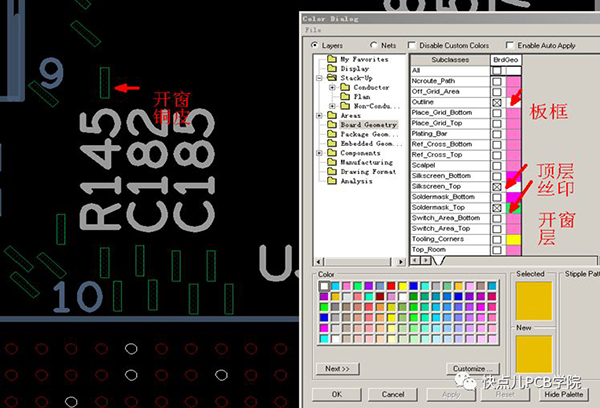

3、丝印距离阻焊要求

开窗铜皮（阻焊）距离丝印最少3mil平时净量保持5mil

（部分图文内容整理自网络）
