保险丝（fuse）也被称为电流保险丝，IEC127标准将它定义为"熔断体（fuse-link)"，是一种保证电路安全运行的电子元器件，其主要起过载保护作用。保险丝有条丝状、片状（裸片状）、玻璃管状、陶瓷管状、塑胶片状带金属片状接脚（汽车保险丝）、圆柱体状等外形。

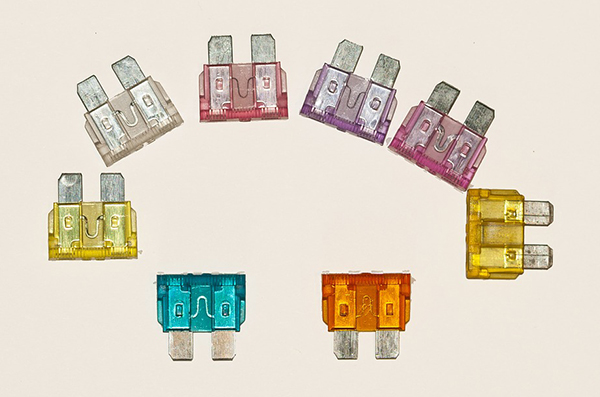

汽车保险丝

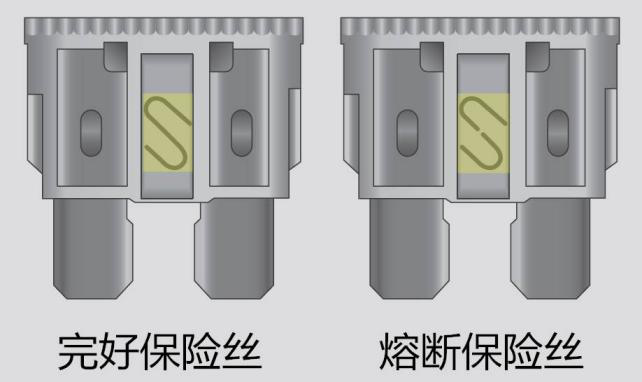

当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

保险丝的组成

一般保险丝由三个部分组成：

一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致，家用保险丝常用铅锑合金制成；

二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；

三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。

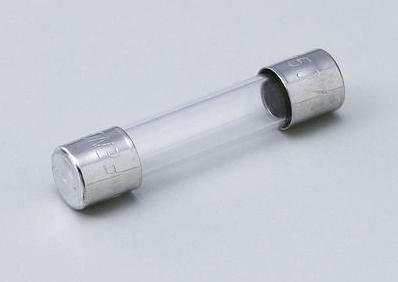

玻璃管状保险丝

保险丝的选型

1、保险丝耐压值需要大于电源的电压，并留合适的余量，不然会引起保险丝损坏。

2、要充分考虑保险丝所在位置的温度情况，我们要保证在整个温度范围，保险丝都不能误熔断，留余量25%以上。

3、慢熔断保险丝比快熔断保险丝的抗浪涌能力要强。一些容性或者感性的电路（开关机时候的浪涌）、电源输入或输出部分最好都采用慢熔断保险丝，如用快的，则可能出现开机即断的情况。

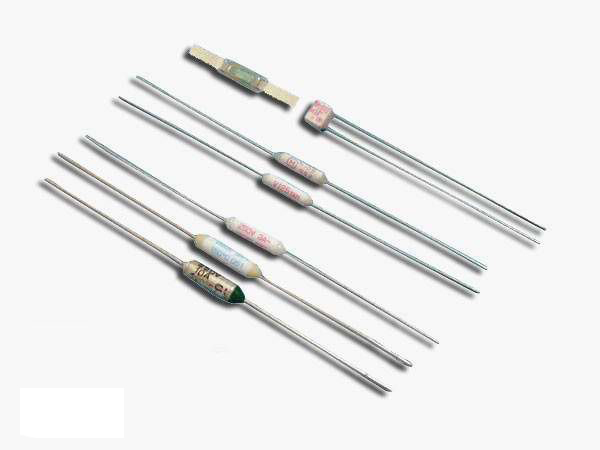

温度保险丝

保险丝的作用

一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。

一句话：标准使用保险丝，电路安全有保障。
