PCB和集成电路傻傻分不清楚?一文看懂PCB和集成电路的关系
作者: 来源: 浏览次数: 日期:2019-8-9 8:59:07

在学习电子的过程中,我们经常看到印制电路板(PCB)和集成电路(IC),很多人对这两个概念“傻傻分不清楚”。其实,他们并没有那么复杂,今天我们就来理清下PCB和集成电路的区别。


什么是PCB?

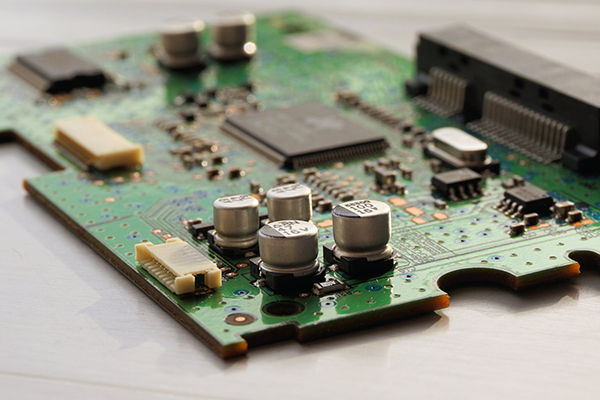

PCB(Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

目前的电路板,主要由线路与图面(Pattern)、介电层(Dielectric)、孔(Through hole / via)、防焊油墨(Solder resistant /Solder Mask)、丝印(Legend /Marking/Silk screen)、表面处理(Surface Finish)等组成。

PCB的优点:可高密度化、高可靠性、可设计性、可生产性、可测试性、可组装性、可维护性。


什么是集成电路?

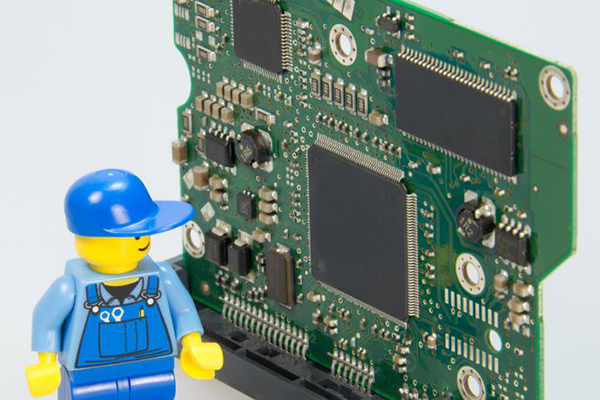

集成电路(integrated circuit)是一种微型电子器件或部件。采用一定的工艺,把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,然后封装在一个管壳内,成为具有所需电路功能的微型结构;其中所有元件在结构上已组成一个整体,使电子元件向着微小型化、低功耗、智能化和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。

集成电路按其功能、结构的不同,可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。

集成电路具有体积小,重量轻,引出线和焊接点少,寿命长,可靠性高,性能好等优点,同时成本低,便于大规模生产。


PCB和集成电路的关系

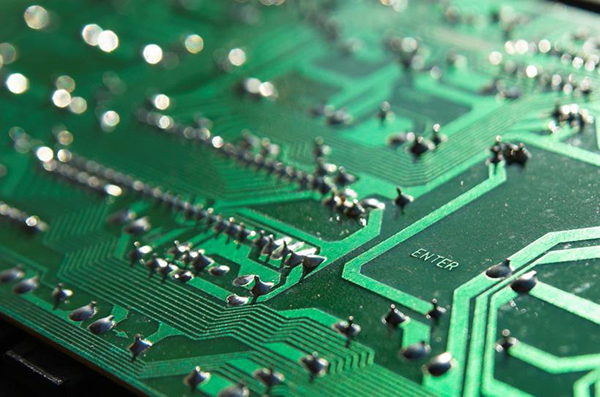

集成电路是一般是指芯片的集成,像主板上的北桥芯片,CPU内部,都是叫集成电路,原始名也是叫集成块的。而PCB是指我们通常看到的电路板,还有在电路板上印刷焊接芯片。

对于两者关系的理解:集成电路(IC)是焊接在PCB板上的;PCB板是集成电路(IC)的载体。

简单来说,集成电路是把一个通用电路集成到一块芯片上,它是一个整体,一旦它内部有损坏,那这个芯片也就损坏了,而PCB是可以自己焊接元件的,坏了可以换元件。

(图文整理自网络)
