作为一名PCB工程师或准PCB工程师，需要掌握的知识有很多，高速信号便是其中之一。何为高速信号？假如信号的上升沿时间小于4倍的信号传输延时时，我们可视它为高速信号。这时我们必须用传输线的方法和手段来分析。高速信号的特点要求我们在设计中必须对关键的信号制定约束规则，由约束规则驱动布局布线。接下来，我们就来了解下高速PCB信号的走线规则吧。

高速PCB信号走线规则

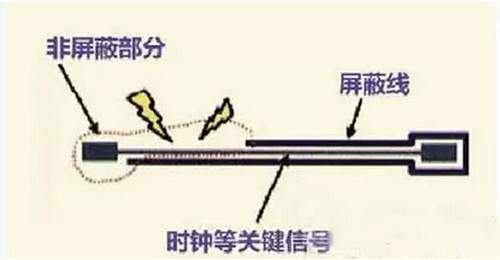

一、屏蔽规则

在高速PCB设计中，时钟等关键的高速信号线，走线需要进行屏蔽处理，如果没有屏蔽或只屏蔽了部分，都会造成EMI的泄漏。建议屏蔽线，每1000mil，打孔接地。

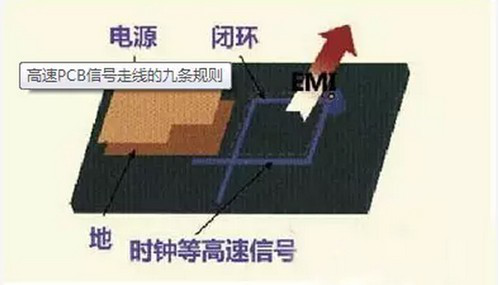

二、闭环规则

由于PCB板的密度越来越高，很多PCB LAYOUT工程师在走线的过程中，很容易出现一种失误，即时钟信号等高速信号网络，在多层的PCB走线的时候产生了闭环的结果，这样的闭环结果将产生环形天线，增加EMI的辐射强度。

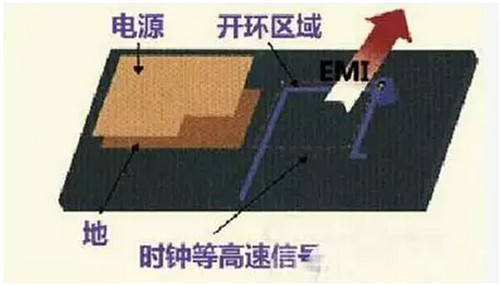

三、开环规则

规则二提到高速信号的闭环会造成EMI辐射，然而开环同样会造成EMI辐射。时钟信号等高速信号网络，在多层的PCB走线的时候一旦产生了开环的结果，将产生线形天线，增加EMI的辐射强度。

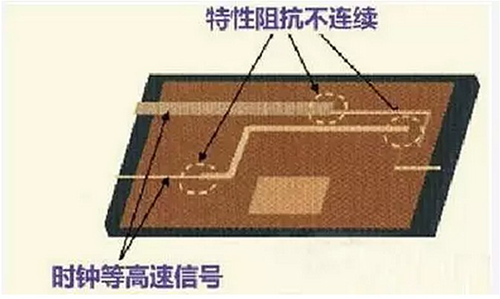

四、特性阻抗连续规则

高速信号，在层与层之间切换的时候必须保证特性阻抗的连续，否则会增加EMI的辐射。也就是说，同层的布线的宽度必须连续，不同层的走线阻抗必须连续。

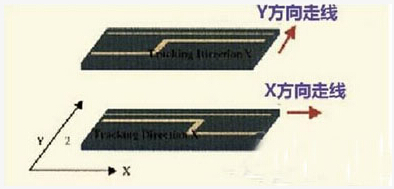

五、布线方向规则

相邻两层间的走线必须遵循垂直走线的原则，否则会造成线间的串扰，增加EMI辐射。简而言之，相邻的布线层遵循横平竖垂的布线方向，垂直的布线可以抑制线间的串扰。

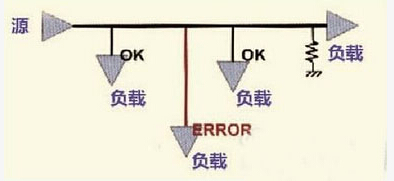

六、拓扑结构规则

在高速PCB设计中，线路板特性阻抗的控制和多负载情况下的拓扑结构的设计，直接决定着产品的成功还是失败。图示为菊花链式拓扑结构，一般用于几Mhz的情况下为益。高速PCB设计中建议使用后端的星形对称结构。

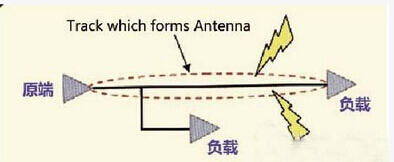

七、谐振规则

检查信号线的长度和信号的频率是否构成谐振，即当布线长度为信号波长1/4的时候的整数倍时，此布线将产生谐振，而谐振就会辐射电磁波，产生干扰。

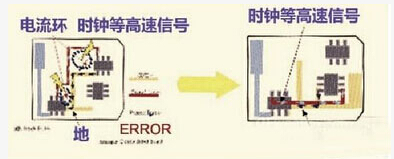

八、回流路径规则

所有的高速信号必须有良好的回流路径。尽可能地保证时钟等高速信号的回流路径最小。否则会极大的增加辐射，并且辐射的大小和信号路径和回流路径所包围的面积成正比。

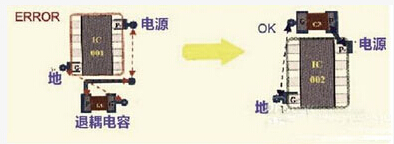

九、器件的退耦电容摆放规则

退耦电容的摆放的位置非常的重要。摆放不合理根本起不到退耦的效果。其原则是：靠近电源的管脚，并且电容的电源走线和地线所包围的面积最小。

（图文整理自网络，版权归原作者所有。）
