在PCB设计的所有流程中，布线是最细、限定最高的，也是最花费时间的工作，很多工程师的工作日常都是在兢兢业业的“拉线”。接下来，板儿妹和大家分享一些非常实用的布线技巧，希望可以对大家有所帮助。

电源与地线之间的布线技巧

（1）要在电源、地线之间加上去耦电容。一定要电源经过了去耦电容之后再连接到芯片的管脚，去耦电容一般来说有两个作用，一个是提供芯片瞬间的大电流，二是去除电源噪声，一方面是让电源的噪声尽量少的影响芯片，另一方面是芯片产生的噪声不要影响到电源。

（2）尽量加宽电源及地线，最好是地线比电源线宽，其关系为：地线>电源线>信号线。

（3）可以使用大面积的铜层作地线，在印制板上把没被使用的地方都与地相连，作地线使用，或是做成多层板，电源，地线各占用一层。

数字电路与模拟电路混合时的处理

现在，许多的PCB不再是单一功能的电路了，而是由数字电路和模拟电路混合构成，因此在布线时就需要考虑到它们之间互相干扰的问题，特别是地线上的噪音干扰。

由于数字电路频率高，模拟电路敏感度强，对信号线来说，高频的信号线要尽可能的远离敏感的模拟电路器件，但是对于整个PCB来说，PCB的地线对外界的结点只能有一个，所以必须要在PCB内部处理号数字电路及模拟电路共地的问题，而在电路板内部，数字电路的地和模拟电路的地实际上是分开的，只是在PCB与外界连接的接口处（如插头等）。数字电路的地与模拟电路地有一点短接，请注意，只有一个连接点，也有在PCB上不共地的，这由系统设计来决定。

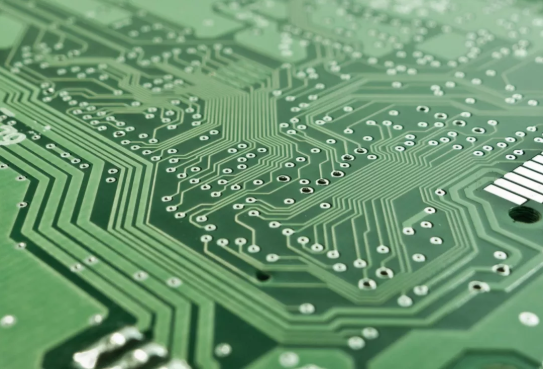

对于线拐角的处理

通常线的拐角处会有粗细变化，但是在线径粗细发生变化的时候，会发生一些反射的现象。拐角方式对于线的粗细变化情况，直角是最差的，45度角好一些，圆角是最好的。但是圆角对PCB设计来讲处理比较麻烦，所以一般是看信号的敏感程度来定，一般的信号用45度角就可以了，只有那些非常敏感的线才需要用圆角。

布好线后要进行设计规则检查

无论做什么，在完成后都要检查，就像我们考试的时候如果有时间剩余都要对我们的作答情况进行检查，这是我们拿到高分的重要途径，同样我们画PCB板也一样。这样我们才能更有把握我们画出来的电路板是合格产品。我们一般检查有如下几个方面：

（1）线与线，线与元件焊盘，线与贯通孔，元件焊盘与贯通孔，贯通孔与贯通孔之间的距离是否合理，是否满足生产要求。

（2）电源线和地线的宽度是否合适，电源与地线之间是否紧耦合（低的波阻抗），在PCB中是否还有能让地线加宽的地方。

（3）对于关键的信号线是否采取了最佳措施，如长度最短，加保护线，输入线及输出线被明显地分开。

（4）模拟电路和数字电路部分，是否有各自独立的地线。

（5）后加在PCB中的图形（如图示、注标）是否会造成信号短路。

（6）对一些不理想的线形进行修改。

（7）在PCB上是否加有工艺线，阻焊是否符合生产工艺的要求，阻焊尺寸是否合适，字符标志是否压在器件焊盘上，以免影响电装质量。

（8）多层板中的电源地层的外框边缘是否缩小，如电源地层的铜箔露出板外容易造成短路。

总之，以上的技巧和方法要领都是经验之谈，非常值得我们在画PCB板的时候学习借鉴，在画PCB图过程中除了熟练运用制图工具软件，还要有扎实的理论知识和丰富的实战经验，这些可以帮你快速有效地完成你的PCB图。但是还有一点非常重要，那就是一定要细心，无论是布线还是整体布局每一步都要很细心认真地对待！
