PCB Layout工程师干的活是一个技术活，也是一个细致活，不仅需要有过硬的技术，还需要工程师能够保持细心、耐心。在PCB设计过程中，因为需要遵守的规则较多，有一些细节往往容易被忽视。

1、在PCB板边沿的元器件摆放方向与距离

由于一般都是用拼板来做PCB，因此在边沿附近的器件需要符合两个条件：

1）与切割方向平行，使器件的机械应力均匀。如果按照上图左边的方式来摆放，在拼板要拆分时，贴片两个焊盘受力方向不同可能导致元件与焊盘脱落。

2）在一定距离之内不能布置器件，防止板子切割的时候损坏元器件。

2、必须考虑电解电容的环境温度，远离热源

在设计时，PCB工程师首先要考虑电解电容的环境温度是否符合要求，其次要使电容尽可能的远离发热区域，以防电解电容内部的液态电解质被烤干。

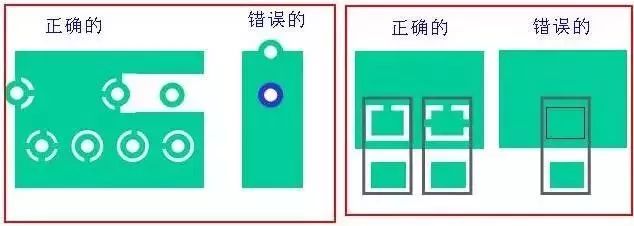

3、如果焊盘落在普通区域需要考虑散热

如果焊盘落在铺通区域应该采取右边的方式来连接焊盘与铺通，另根据电流大小来确定是连接1根线还是4根线；如果采取左边方式的话，在焊接或者维修拆卸元器件时比较困难，因为温度通过铺的铜把温度全面分散，导致焊不上。

4、贴片之间的间距

贴片元器件之间的间距是工程师在layout时必须注意的一个问题，如果间距太小焊膏印刷和避免焊接连锡难度非常大。距离建议如下：

贴片之间器件距离要求：

同类器件：≥0.3mm

异类器件：≥0.13*h+0.3mm（h为周围近邻元件最大高度差）

只能手工贴片的元件之间距离要求：≥1.5mm。

上述建议仅供参考，可按照各自公司的PCB工艺设计规范。

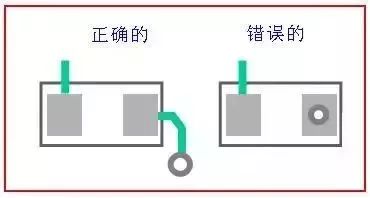

5、通孔最好不要打在焊盘上

注意通孔最好不要打在焊盘上，容易引起漏锡虚焊。

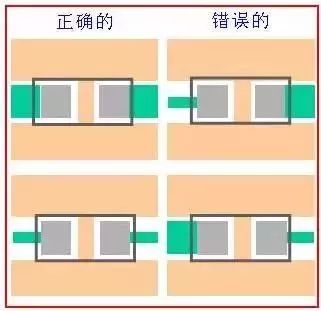

6、元件焊盘两边引线宽度要一致

如上图所示，元件焊盘两边的引线宽度要一致。

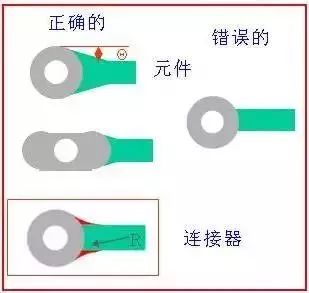

7、引线比插件焊盘小的话需要加泪滴

如果导线比直插器件的焊盘小的话需要加泪滴（如上图）。加泪滴有如下几个好处：

1）避免信号线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化。

2）解决了焊盘与走线之间的连接受到冲击力容易断裂的问题。

3）设置泪滴也可使PCB电路板显得更加美观。

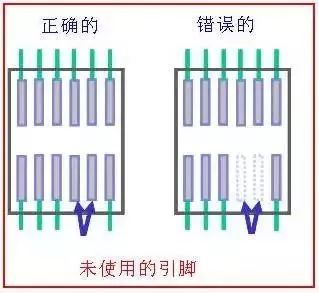

8、注意保留未使用引脚的焊盘并且接地

要注意保留未使用引脚的焊盘，并且正确接地。比如上图一个芯片有两个引脚不使用，但是芯片实物引脚是存在的。如果像上图右边的方式两引脚就处于悬空状态很容易引起干扰。如果加上焊盘再把焊盘接地屏蔽，就能避免干扰。

不管是老司机，还是PCB设计初学者，以上这些layout细节，大家要引起重视噢~
