作为一名合格的、优秀的PCB设计工程师,仅仅学会拉线是不够的,大家在学习各种PCB设计知识的同时,还需要丰富自己的知识储备。本文,板儿妹和大家分享和PCB有关的6个小常识,来看看你都知道哪些吧!
PCB是谁发明的?
PCB的创造者是奥地利人保罗·爱斯勒(Paul eisler),1936年,他首先在收音机里采用了印刷电路板。1943年,美国人多将该技术运用于军用收音机,1948年,美国正式认可此发明可用于商业用途。自20世纪50年代中期起,印刷线路板才开始被广泛运用。
PCB无处不在,广泛应用于通信、医疗、工控、汽车、军工、航空、航天、消费等行业产品。在各类电子产品中,PCB 作为产品硬件的主要部件,均起到不可或缺的重要作用。
PCB为什么是绿色的?

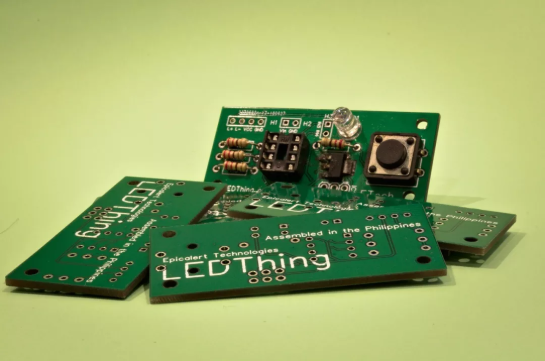

细心的你可能会发现,大部分的PCB都是绿色的(黑色、蓝色、红色等颜色的PCB比较少),这是为什么呢?其实,电路板本身是棕色的,我们看到的绿色是阻焊层(solder mask)。阻焊层并非一定是绿色的,还有红色、黄色、蓝色、紫色、黑色等,但绿色最常见。
至于为什么要使用绿色阻焊层,主要有以下几种说法:
1)绿色对眼睛的刺激小。从小老师就对我们说,绿色对眼睛好,保护眼睛,抗疲劳。生产、维修人员在长时间盯着PCB板做业时不容易眼睛疲劳,对眼睛伤害较小。
2)成本较低。由于生产的过程中,绿色是主流,自然绿色油漆的采购量会更大,绿色油漆的采购成本相对其他颜色会更低一些。同时大批量生产时采用一样颜色的油漆还可以降低换线成本。
3)板子在SMT焊接的时候,要经过上锡和帖片以及最后的AOI校验,这些过程都学要光学定位校准的,有绿色的底色对仪器的识别效果好一些。
PCB是如何设计的?
要制造一块PCB,首先必须进行PCB的布局设计。PCB设计需要依靠EDA设计软件工具与平台,如Cadence Allegro、Mentor EE、Mentor Pads、Altium Designer、Protel 等。当前,由于电子产品不断微小化、精密化、高速化,PCB 设计不仅仅要完成各元器件的线路连接,更要考虑高速,高密带来的各种挑战。
PCB设计的基本流程为:前期准备→PCB结构设计→PCB布局设计→PCB约束设定及布线设计→布线优化及丝印摆放→网络DRC检查及结构检查→PCB制板。
PCB上的白色印线是什么?
我们常常在PCB上看到白色印线,你有没有想过它们是什么?这些白色印线实际上是用来标记元器件并将重要的PCB信息印在板上,称为“丝网印刷”。它可以丝网印刷在板上,也可以用喷墨打印机打印在PCB上。
PCB上的元器件有哪些?

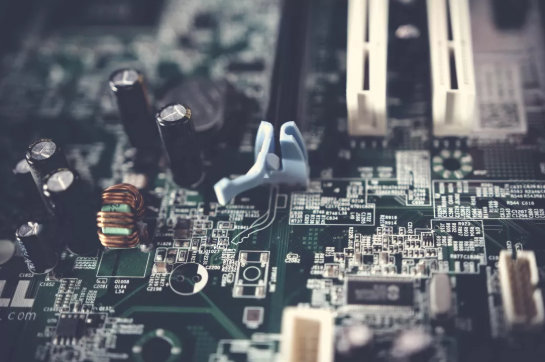

PCB上有许多单独的元器件,每个元器件都有不同的功能,它们共同构成了PCB的整体功能。PCB上的元器件包括电阻器、电位计、电容器、电感器、继电器、电池、保险丝、变压器、二极管、晶体管、LED、开关等。
PCB上有没有电线?

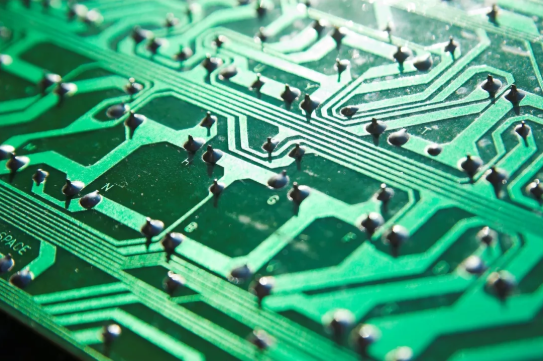

初学者可能不知道,PCB实际上是不使用导线进行连接的。这很有意思,因为大多数电气设备和技术都需要用导线进行连接。PCB中没有导线,而是利用铜走线将电流引到整个设备并连接所有元器件。
(图文内容由快点PCB整理自网络)
