PCB常见术语解释——金手指
作者: 来源: 浏览次数: 日期:2020-6-30 8:50:04

金手指(Gold Finger)

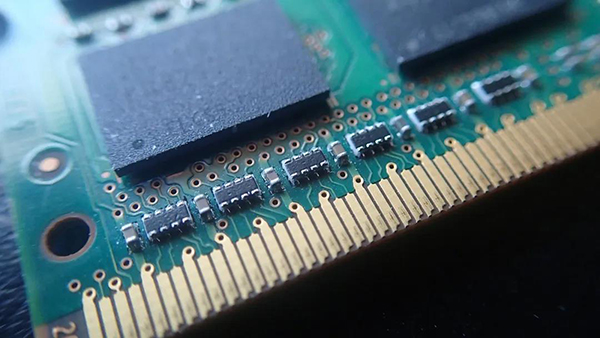

在电脑内存条、显卡上,我们可以看到一排金黄色的导电触片,它们被叫做“金手指”。PCB设计制作行业中的金手指(Gold Finger,或称Edge Connector),则藉由connector连接器的插接作为板对外连接网络的出口。

金手指最主要的作用是连接,所以它必须要具良好的导电性能、耐磨性能、抗氧化性能、耐腐蚀性能。

金手指的分类

1、常规金手指(齐平手指)

位于板边位置整齐排列相同长度,宽度的长方形焊盘。常用于网卡、显卡等类型的实物,这些金手指较多。

2、长短金手指(即不平整金手指)

位于板边位置长度不一的长方形焊盘,常用于存储器,U盘,读卡器等类型的实物。

3、分段金手指(间断金手指)

位于板边位置长度不一的长方形焊盘,并前段断开。

PCB中金手指细节处理

1、为了增加金手指的耐磨性,金手指通常需要电镀硬金(金的化合物)。

2、金手指需要倒角,通常是45°,其他角度如20°、30°等。如果设计中没有倒角,则有问题;PCB 中的45°倒角如下图所示:

3、金手指需要做整块阻焊开窗处理,PIN 不需要开钢网;

4、沉锡、沉银焊盘需要距离手指顶端最小距离14mil;建议设计时焊盘距离手指位1mm 以上,包括过孔焊盘;

5、金手指的表层不要铺铜;

6、金手指内层所有层面需要做削铜处理,通常削铜宽度大3mm;可以做半手指削铜和整个手指削铜。

(图文内容整理自网络)
