磁珠,EMI设计中的重要电子元件,你真的了解吗?
作者: 来源: 浏览次数: 日期:2020-7-6 8:57:50

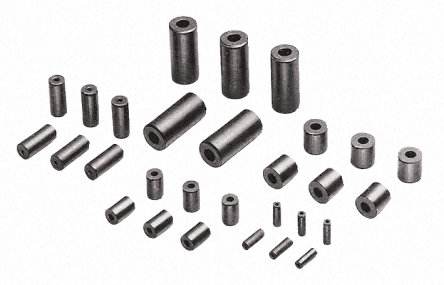

作为一种常见的电子元件,磁珠的主要功能是抑制信号线的高频噪声,因为其优异的抑制电磁干扰性能,被广泛应用于计算机、VCD等领域。在EMI设计中,磁珠的重要性不言而喻。

磁珠的作用

1、磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力。

2、磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。

3、磁珠比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。

磁珠和电感的区别

1、电感多用于电源滤波回路,侧重于抑止传导性干扰;磁珠多用于信号回路,主要用于EMI方面。

2、电感在低频段滤波性能较好,但在50MHz以上的频段滤波性能较差;磁珠利用其电阻成分能充分地利用高频噪声,并将之转换为热能已达到彻底消除高频噪声的目的。

3、从EMC(电磁兼容)的层面说,由于磁珠能将高频噪声转换为热能,因此具有非常好的抗辐射功能,是常用的抗EMI器件,常用于用户接口信号线滤波、单板上高速时钟器件的电源滤波等。

4、电感和电容构成低通滤波器时,由于电感和电容都是储能器件,因此两者的配合可能产生自激;磁珠是耗能器件,与电容协同工作时,不会产生自激。

5、一般来说,电源用电感的额定电流相对较大,因此,电感常用于需要通过大电流的电源电路上,如用于电源模块滤波;而磁珠一般仅用于芯片级电源滤波(不过,目前市场上已经出现了大额定电流的磁珠)。

6、磁珠和电感都具有直流电阻,磁珠的直流电阻相对于同样滤波性能的电感更小一些,因此用于电源滤波时,磁珠上的压降更小。

磁珠和电感的共同点

1、额定电流。当电感的额定电流超过其额定电流时,电感值将迅速减小,但电感器件未必损坏;而磁珠的工作电流超过其额定电流时,将会对磁珠造成损伤。

2、直流电阻。用于电源线路时,线路上存在一定的电流,如果电感或磁珠本身的直流电阻较大,则会产生一定压降。因此选型中,都要求选择直流电阻小的器件。

3、频率特性曲线。电感和磁珠的厂家资料都附有器件频率特性曲线图。在选型中,需仔细参考这些曲线,以选择合适的器件。

磁珠的选择

要正确的选择磁珠,必须注意以下几点:

1、电路中噪声干扰的情况,要大概了解噪声的频率、强度,不同的磁珠的频率阻抗曲线是不同的,要选在噪声中心频率磁珠阻抗较高的那种。

2、需要多大的噪声衰减。

3、环境条件是什么(温度,直流电压,结构强度)。

4、电路和负载阻抗是多少。

5、是否有空间在PCB板上放置磁珠。

注意:磁珠的单位是欧姆,而不是亨利,这一点要特别注意。因为磁珠的单位是按照它在某一频率产生的阻抗来标称的,阻抗的单位也是欧姆。

(图文内容整理自网络)
