PCB设计不是一件随心所欲的事，它有一定的约束和规则。作为一名PCB设计初学者，在知识储备和设计经验都不够的情况下，以下这些注意事项你应该要知道！

布局考虑整体

一个产品的成功与否，一是要注重内在质量，二是兼顾整体的美观，两者都较完美才能认为该产品是成功的。

在一个PCB板上，元件的布局要求要均衡，疏密有序，不能头重脚轻或一头沉。

PCB是否会有变形？

是否预留工艺边？

是否预留MARK点？

是否需要拼板？

多少层板，可以保证阻抗控制、信号屏蔽、信号完整性、经济性、可实现性？

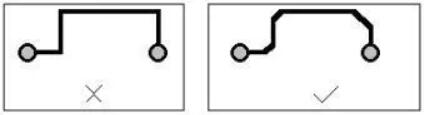

避免直角走线

在PCB走线时，应该尽量避免出现直角、锐角等现象，一般走钝角或者圆弧，同层一样，不同层也尽量包裹起来不出现直角锐角。

倒角规则

PCB设计中应避免产生锐角和直角，产生不必要的辐射，同时工艺性能也不好。

直角走线的对信号的影响就是主要体现在三个方面:

一是拐角可以等效为传输线上的容性负载，减缓上升时间；

二是阻抗不连续会造成信号的反射；

三是直角尖端产生的EMI。

电源PCB布局布线原则

电源PCB设计在布局布线时，应该遵循以下几个基本原则：

1、选择正确的板层数量和铜厚。

2、在系统设计布局规划上，电源电路应该尽可能靠近负载电路。尤其核心处理器的电源应该尽可能的靠近，如果离的远，瞬态响应和线路阻抗都可能出现问题。

3、散热回路应该尽可能靠近电源电路以减少热阻。

4、在有散热对流的板上，注意大尺寸的被动器件（电感，大电容）布局，不要阻碍芯片和MOSFET的空气对流。

PCB封装设计注意事项

PCB封装设计时需要注意：焊盘中心距离等于引脚中心距，封装设计时1脚的方向要与料盘元件1脚的方向保持一致。

丝印不能被遮挡覆盖

丝印设计通用要求如下：

1、为了确保所有字母、数字和符号在PCB上便于识别, 丝印的线宽必须大于5mil，丝印高度至少为50mil。

2、丝印不允许与焊盘、基准点重叠。

3、白色是默认的丝印油墨颜色，如有特殊需求，需要在PCB钻孔图文件中说明。

4、在高密度PCB设计中，可根据需要选择丝印的内容。

5、丝印字符串的排列方向从左至右、从下往上。

注重后期检查

PCB布线设计完成后，需认真检查布线设计是否符合设计者所制定的规则；同时也需确认所制定的规则是否符合印制板生产工艺的需求，一般检查线与线、线与元件焊盘、线与贯通孔、元件焊盘与贯通孔、贯通孔与贯通孔之间的距离是否合理，是否满足生产要求，电源线和地线的宽度是否合适，在PCB中是否还有能让地线加宽的地方。
