PCB常见术语解释——GND
作者: 来源: 浏览次数: 日期:2021-2-23 8:46:46

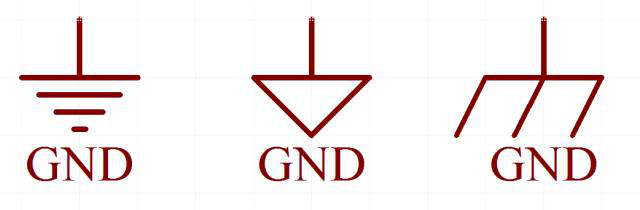

GND是电线接地端的简写,代表地线或0线。GND就是公共端的意思,也可以说是地,但这个地并不是真正意义上的地,是出于应用而假设的一个地,对于电源来说,它就是一个电源的负极。


正极or负极

GND是电路中的“地”的符号,对于单电源供电的电路而言,GND通常是负极。

其实简单的正负并不能表示一个系统中的电压关系,所以需要一个GND表示接地,但它并不和通常所说地线一样真的和大地连接,只是是一个零电位参考点,表示GND上的电压就为0V,因为电压都是要通过两点间电势的比较才能得出电势差,提供一个0电势参考点后就很容易表示其它点的电压。

简而言之,GND只是个参考,我们定义它的电压为0,比它低的就是负电压,比它高的就是正电压。

分类

数字地(DGND):也叫逻辑地,是数字电路各种开关量(数字量)信号的零电位。

模拟地(AGND):各种模拟量信号的零电位。

功率地(PGND):大电流器件、功率器件与磁性器件的零电位参考点,由于功率电路较强,电压较高,因此,功率地上噪声较大,应该与其他地线分开设置。

直流地:直流电路“地”,零电位参考点。

交流地(CGND):交流电的零线。一般是存在于含有交流电源的电路项目中,如AC-DC交流转直流电源电路。

信号地(SGND):一般指传感变化信号的地线。

提醒:电源接地的基本原则“低阻抗、低噪声”!

(图文内容整理自网络)
