“万丈高楼平地起”，学习PCB设计是没有捷径的，一定要先把基础打牢固，一步一个脚印的学习和积累。本文，板儿妹整理了一些常用的PCB专业术语，希望大家了解并牢记。

PCB常见术语

Net List 网络表

表示PCB上元件引脚之间的连接关系的数据表，它描述了PCB上所有的电气连接。

Basic Grid 基本方格

指电路板在设计时，其导体布局定位所着落的纵横格子。早期的格距为100 mil，目前由于细线密线的盛行，基本格距已经缩小到50 mil。

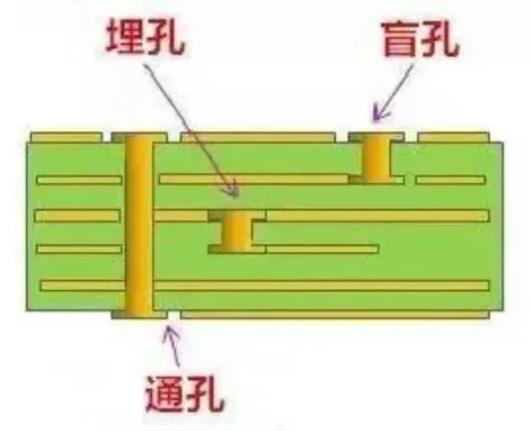

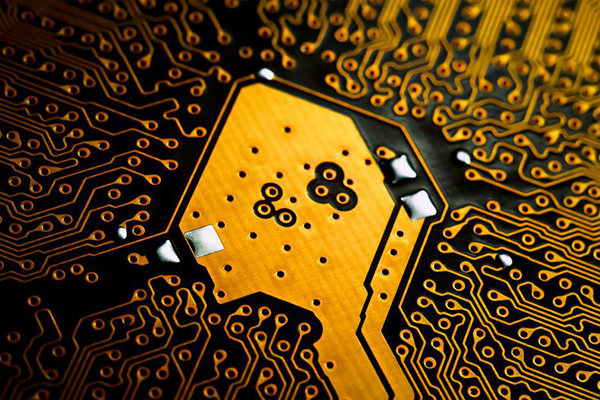

Blind Via Hole 盲导孔

指复杂的多层板中，部份导通孔因只需某几层之互连，故刻意不完全钻透，若其中有一孔口是连接在外层板的孔环上，这种如杯状死胡同的特殊孔，称之为“盲孔”(Blind Hole)。

Buried Via Hole 埋导孔

指多层板之局部导通孔，当其埋在多层板内部层间成为“内通孔”，且未与外层板“连通”者，称为埋导孔或简称埋孔。

Through Via 通孔

这种孔穿过整个线路板，可用于实现内部互连或作为元件的安装定位孔。由于通孔在工艺上更易于实现，成本较低，所以绝大部分印刷电路板均使用它，而不用另外两种过孔。一般所说的过孔，没有特殊说明的，均作为通孔考虑。

Fanout 扇出打孔

在PCB layout过程中，Fanout指的是扇出打孔。即从焊盘处引短线打孔，分为自动和手动两种。

Fine Line 细线

按目前的技术水准，孔间四条线或平均线宽在5～6mil以下者，称为细线。

Current-Carrying Capability 载流能力

指板子上的导线，在指定的情况下能够连续通过最大的电流强度(安培)，而尚不致引起电路板在电性及机械性质上的劣化 (Degradation)，此最大电流的安培数，即为该线路的“载流能力”。

Print Package 封装

在印制电路板上按元器件实际尺寸（投影）和引脚规格等做出的，由多个焊盘和表面丝印组成的元器件组装图形。

Center-to-Center Spacing 中心间距

指板面上任何两导体其中心到中心的标示距离(Nominal Distance)而言。若连续排列的各导体，而各自宽度及间距又都相同时(如金手指的排列)，则此“中心到中心的间距”又称为节距(Pitch)。

Conductor Spacing 导体间距

指电路板面的某一导体，自其边缘到另一最近导体的边缘，其间所涵盖绝缘底材面的跨距，即谓之导体间距，或俗称为间距。

Clearance 安全距离

防止信号之间出现短路的最小距离，是PCB布线的重要设置参数。

Crosshatching 十字交叉区

电路板面上某些大面积导体区，为了与板面及绿漆之间都得到更好的附着力起见，常将感部份铜面转掉，而留下多条纵横交叉的十字线，如网球拍的结构一样，如此将可化解掉大面积铜箔，因热膨胀而存在的浮离危机。其蚀刻所得十字图形称为Crosshatch，而这种改善的做法则称为Crosshatching。

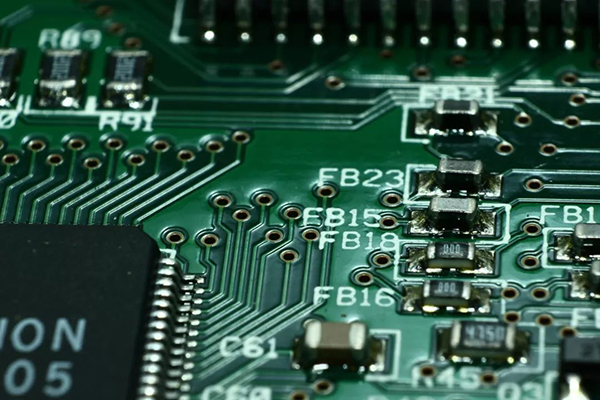

Silkscreen Layers 丝印层

一块PCB板最多可以有2个丝印层，分别是顶层丝印层（Top Overlay）和底层丝印层（Bottom Overlay），一般为白色，主要用于放置印制信息，如元器件的轮廓和标注，各种注释字符等，方便PCB的元器件焊接和电路检查。

Mechanical Layers 机械层

一般用于放置有关制板和装配方法的指示性信息，如PCB的外形尺寸、尺寸标记、数据资料、过孔信息、装配说明等信息。这些信息因设计公司或PCB制造厂家的要求而有所不同。

Ground plane(or Earth Plane) 接地层

属于多层板内层的一种板面，通常多层板的一层线路层，需要搭配一层大铜面的接地层，以当成众多零件公共回路的接地、遮蔽(Shielding) 、以及散热(Heatsinking)之用。
