涨知识!@攻城狮,PCBA可靠性测试你应该了解下
作者: 来源: 浏览次数: 日期:2021-3-12 9:23:16

PCBA测试是PCBA制程中控制产品品质的一个重要环节,是为了检测PCBA板是否有足够的可靠性来完成以后的工作,它是确保生产交货质量的关键步骤。一般来说,PCBA可靠性测试分为ICT测试、FCT测试、疲劳测试、模拟环境测试、老化测试。


PCBA可靠性测试

1、ICT测试

ICT测试主要是元器件焊接情况、电路的通断、电压和电流数值及波动曲线、振幅、噪音的测试。

2、FCT测试

FCT测试需要进行IC程序烧制,然后将PCBA板连接负载,模拟用户输入输出,对PCBA板进行功能检测,发现硬件和软件中存在的问题,实现软硬件联调,确保前端制造和焊接正常。

3、疲劳测试

老化测试主要是对PCBA板进行抽样,模拟用户使用进行功能的高频、长时间操作,观察是否出现失效,判断测试出现故障的概率,以此反馈电子产品内PCBA板的工作性能。

4、模拟环境测试

模拟环境测试主要是将PCBA板暴露在极限值的温度、湿度、跌落、溅水、振动下,获得随机样本的测试结果,从而推断整个PCBA板批次产品的可靠性。

5、老化测试

老化测试是对PCBA板进行长时间的通电测试,模拟用户使用,保持其工作并观察是否出现任何失效故障,经过老化测试后的电子产品才能批量出厂销售。

知识扩展:PCB与PCBA的区别

PCB(Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

PCBA(PCB Assembly)是指将PCB裸板进行元器件的贴装、插件并实现焊接的工艺过程。我们通常见到的电路板都是在 PCB 的基础上焊接了元器件,即 PCBA, PCB 则是“裸板”、“光板”。

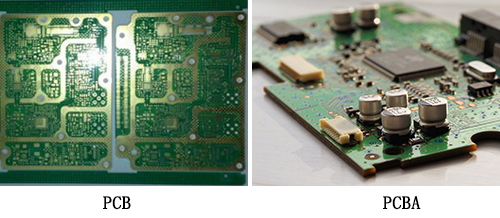

PCB与PCBA

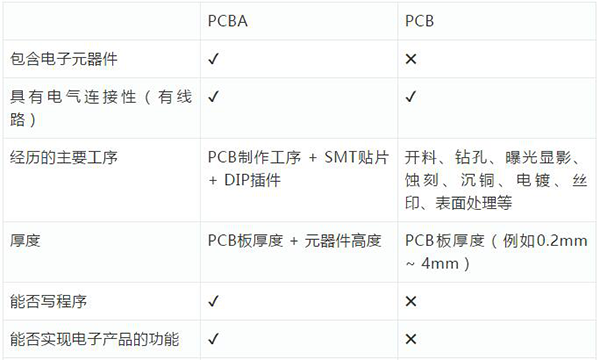

PCBA与PCB之间的区别可以详见下表:


注:SMT和DIP都是在PCB板上集成零件的方式,其主要区别是SMT不需要在PCB上钻孔,在DIP需要将零件的PIN脚插入已经钻好的孔中。

SMT(Surface Mounted Technology)表面贴装技术,主要利用贴装机是将一些微小型的零件贴装到PCB板上,其生产流程为:PCB板定位、印刷锡膏、贴装机贴装、过回焊炉和制成检验。

DIP即“插件”,也就是在PCB版上插入零件,这是一些零件尺寸较大而且不适用于贴装技术时采用插件的形式集成零件。其主要生产流程为:贴背胶、插件、检验、过波峰焊、刷版和制成检验。

(图文内容整理自网络)
