如何降低PCB设计风险?关键在于信号完整性
作者: 来源: 浏览次数: 日期:2021-3-22 9:20:24

在PCB设计过程中,如果能提前预知可能的风险,提前进行规避,PCB设计的成功率将会大幅度提高。那么,作为一名PCB设计者,我们该如何降低PCB设计的风险呢?

很多公司在评估项目的时候,会有一个PCB设计一板成功率的指标,而提高一板成功率的关键就在于信号完整性的设计。


降低PCB设计风险的3点技巧

1、系统规划阶段最好就考虑信号完整性问题,整个系统这样搭建,信号从一块PCB传到另一块PCB能否正确接收?这在前期就要评估,而评估这个问题其实并不是很难,懂一点信号完整性知识,会一点简单的软件操作就能做到。

2、在PCB设计过程中,使用仿真软件评估具体走线,观察信号质量能不能满足要求,这个仿真过程本身非常简单,关键是要理解信号完整性的原理知识,并用来指导。

3、在PCB设计过程中,一定要进行风险控制。有不少问题,目前仿真软件还没有办法解决,必须设计者人为控制。这一步关键是了解哪些地方会有风险,怎样做才能规避风险,需要的还是信号完整性知识。

可见,要降低PCB设计风险,关键在于信号完整性。


关于信号完整性

信号完整性(英语:Signal integrity,SI)是指信号在传输路径上的质量,传输路径可以是普通的金属线,可以是光学器件,也可以是其他媒质。在短距离、低比特率的情况里,一个简单的导体可以忠实地传输信号。而长距离、高比特率的信号如果通过几种不同的导体,多种效应可以降低信号的可信度,这样系统或设备不能正常工作。

随着集成电路输出开关速度提高以及PCB板密度增加,信号完整性已经成为高速数字PCB设计必须关心的问题之一。元器件和PCB板的参数、元器件在PCB板上的布局、高速信号的布线等因素,都会引起信号完整性问题,导致系统工作不稳定,甚至完全不工作。

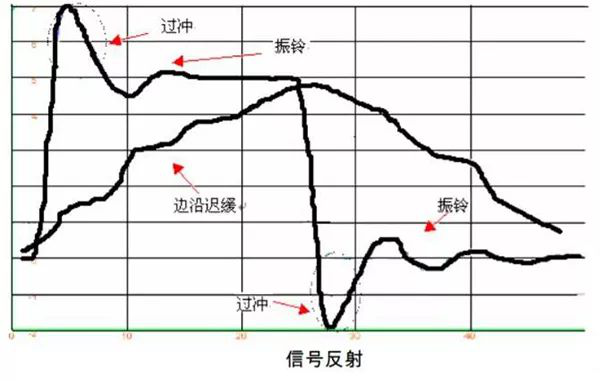

信号完整性需要考虑的问题主要有振铃(ringing)、串扰(crosstalk)、接地反弹、扭曲(skew)、信号损失和电源供应中的噪音。


如何在PCB板的设计过程中充分考虑到信号完整性的因素,并采取有效的控制措施,已经成为当今PCB设计业界中的一个热门课题。作为一名合格的、优秀的PCB设计工程师,大家需要熟练掌握信号完整性的知识噢~
