【收藏】常用电子元器件电路符号及实物外形图,你值得拥有!
作者: 来源: 浏览次数: 日期:2021-3-24 11:20:24

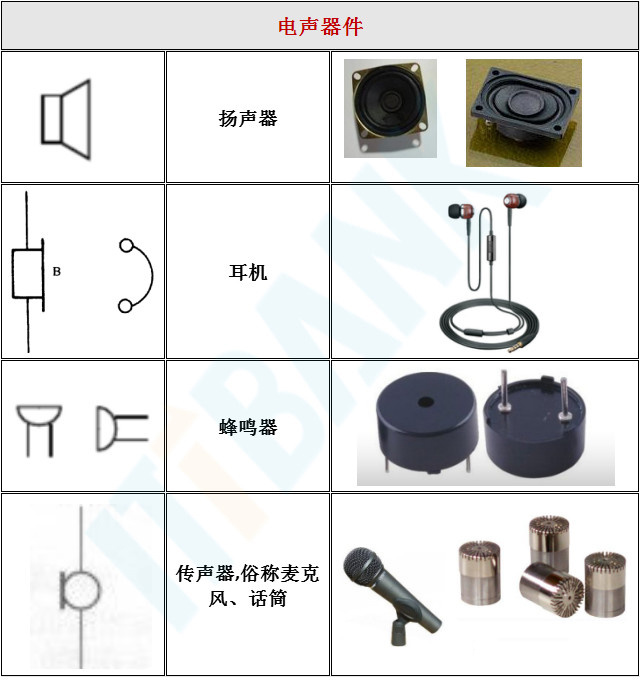

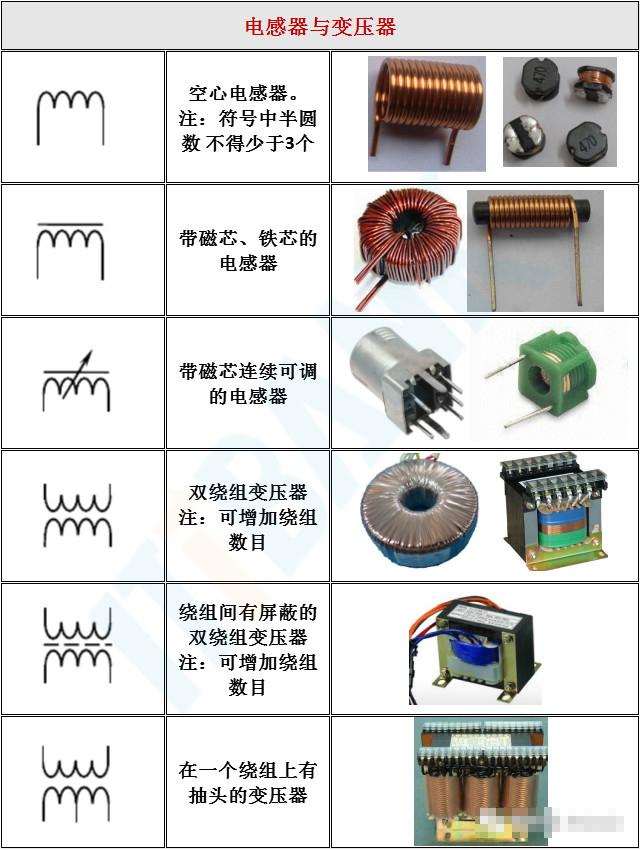

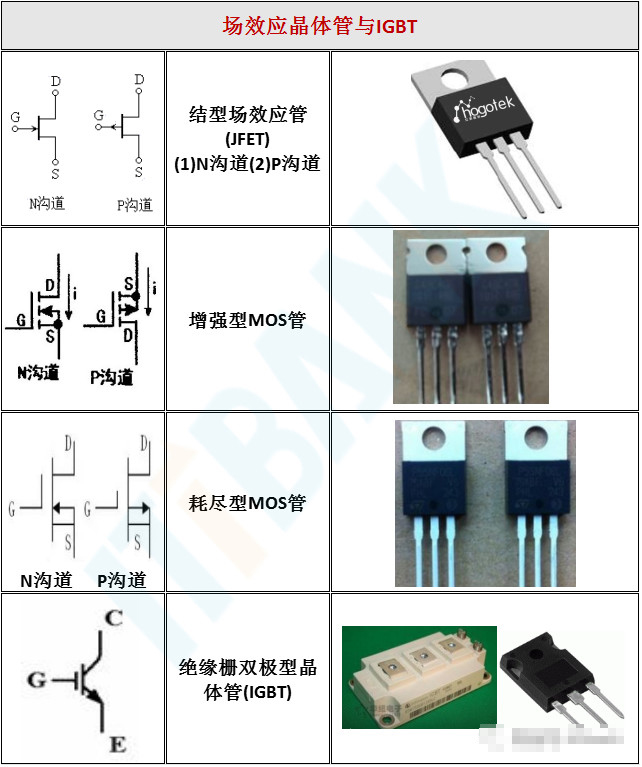

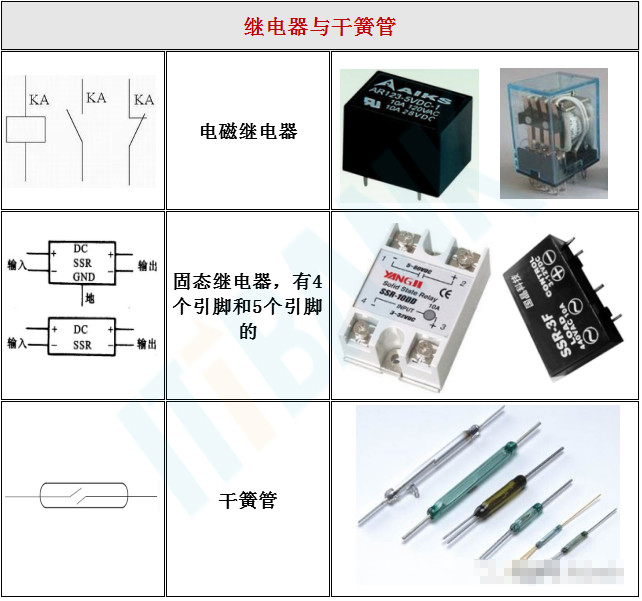

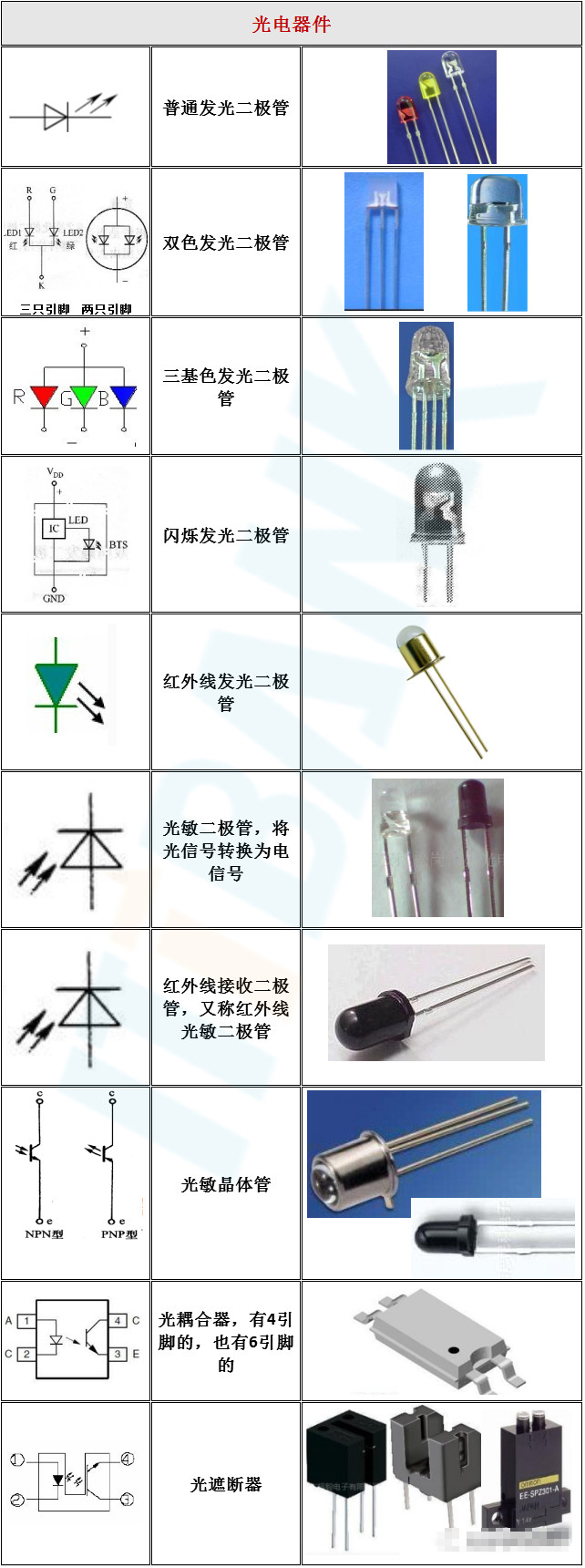

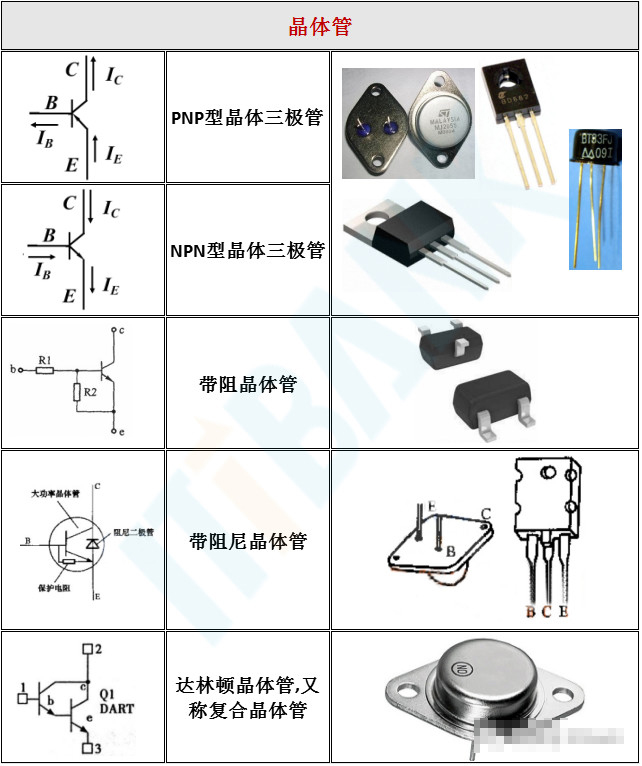

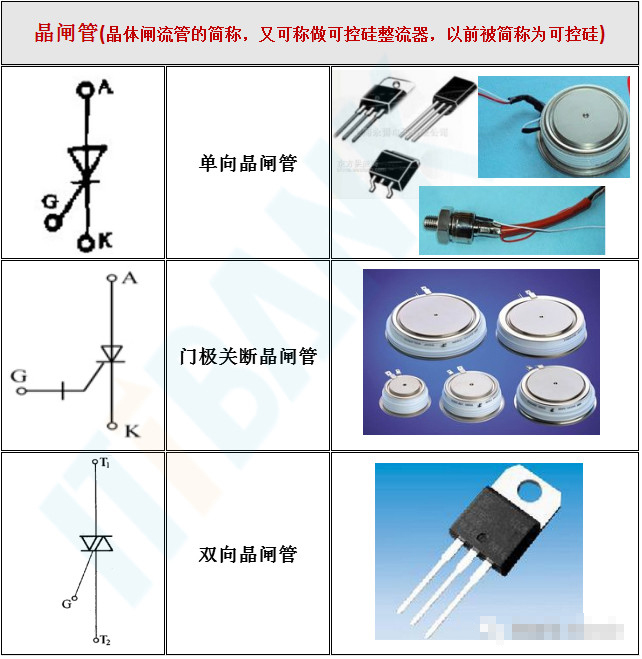

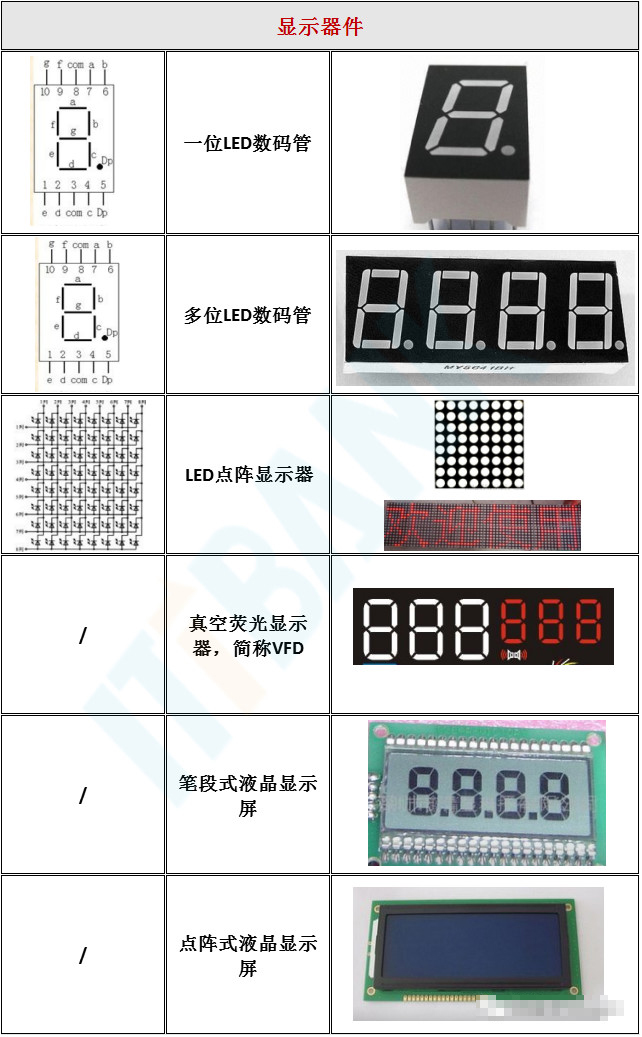

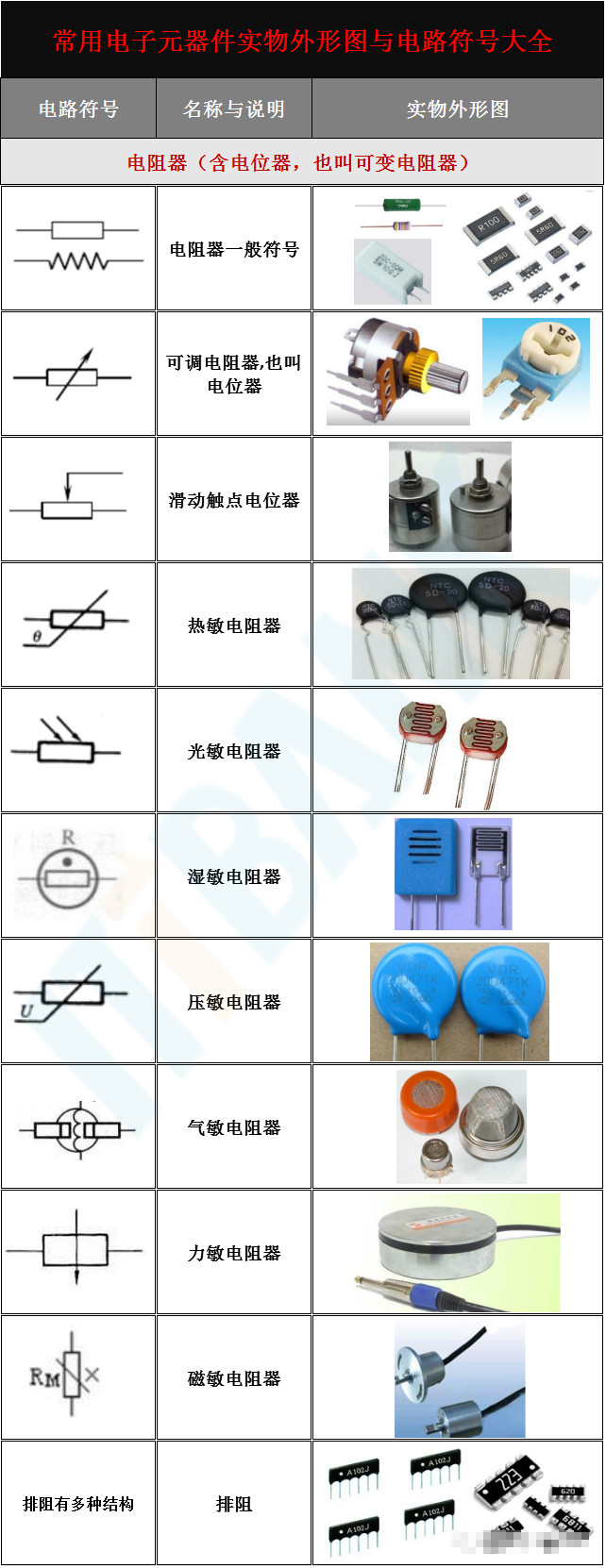

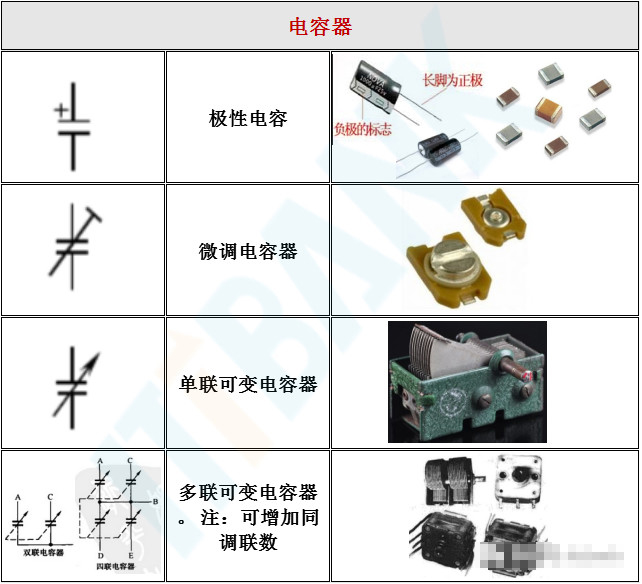

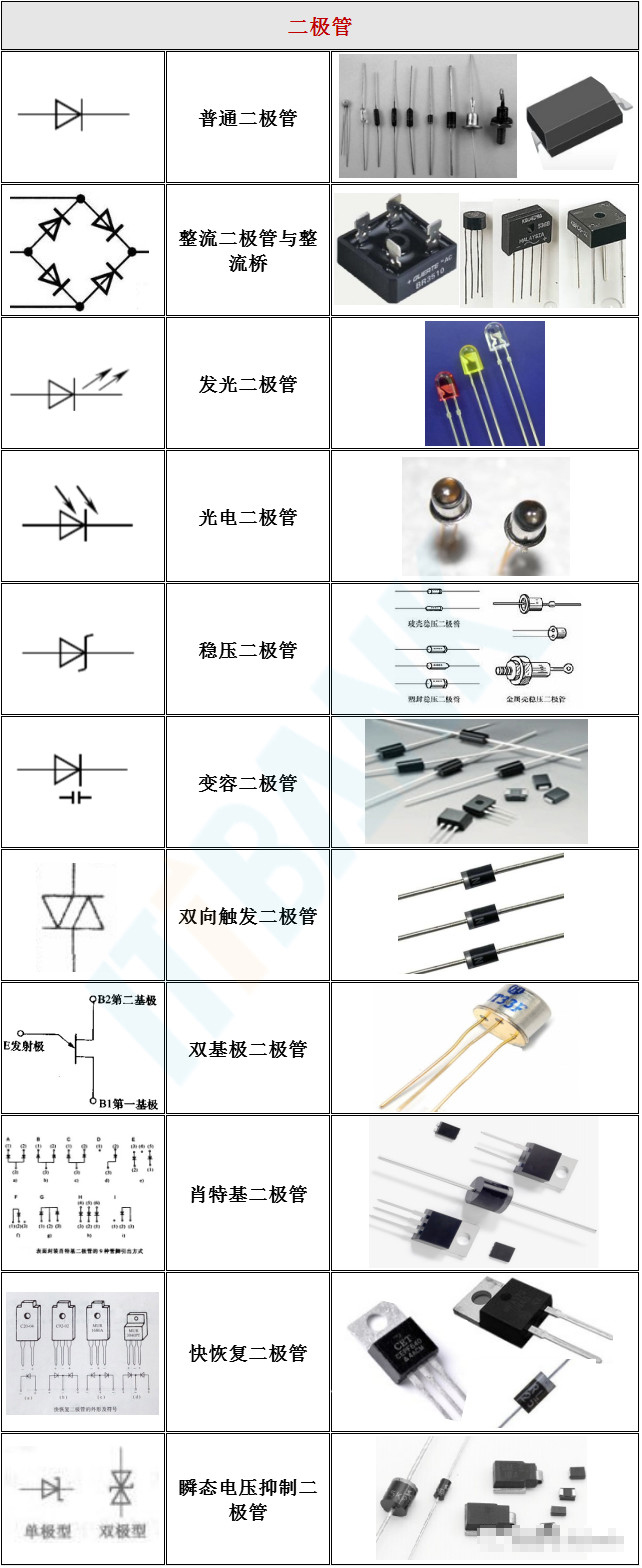

作为一名PCB设计初学者/老司机,认识并了解常用的电子元器件是一项必备的基本技能,这包括电子元器件的电路符号、实物、用途等。本文,板儿妹和大家分享一些电子元器件的电路符号及实物外形图,希望对大家的学习有所帮助。












(本文图片来源:ittbank)
