在PCB Layout任务的输入资料中，主要包括了原理图、结构要素图、设计要求、计划完成进度表等内容。本文，我们主要来了解结构要素图。

结构要素图

规定了PCB板的尺寸外形，特殊器件（如接口连接器、安装孔、结构禁布区、器件高度限制等）的位置要求等，一般由结构工程师提供，也可以反向从PCB文件导出。

提醒：结构要素图要求的器件位置需要优先保证。

结构要素图需标注的内容

结构要素图上需准确标注的内容包括以下几个方面：

（1）PCB厚度范围；

（2）PCB板外形尺寸（包含结构所需要的倒角、凹凸槽、内部开窗等）；

（3）连接性器件的定位（包含LED、网口/串口、光口、同轴连接器、电源开关、电源插座、复位开关、背板连接器、导套/导销等和其它研发认为需要标注的器件）；

（4）PCB安装孔的位置、孔径要求、器件的限高及禁布要求（禁止布放器件或禁止布线的区域有明显标志并有相应的文字说明）；

（5）拉手条安装所涉及的孔位置、孔径要求及其禁布区的要求（禁止布放器件或禁止布线的区域有明显标志并有相应的文字说明）；

（6）拉手条装配后接触PCB板面的禁布区要求；

（7）插板式PCB需要标出上下插槽的高度范围；

（8）PCB的TOP & BOTTOM面对器件有高度限制的需要标注高度要求或加以说明。

结构要素图的重要性

PCB在布局的时候，需要根据结构要素图进行器件布局、设置禁布区。

（1）根据结构要素图，放置接插件、安装孔、指示灯等需要定位的器件，并给这些器件赋予不可移动属性，并进行尺寸标注。

（2）根据结构要素图和某些器件的特殊要求，设置禁止布线区、禁止布局区域。

结构要素图的标识说明

导入 PCB 里面的结构要素图一般有三种视图：分别是正视图、侧视图和后视图。

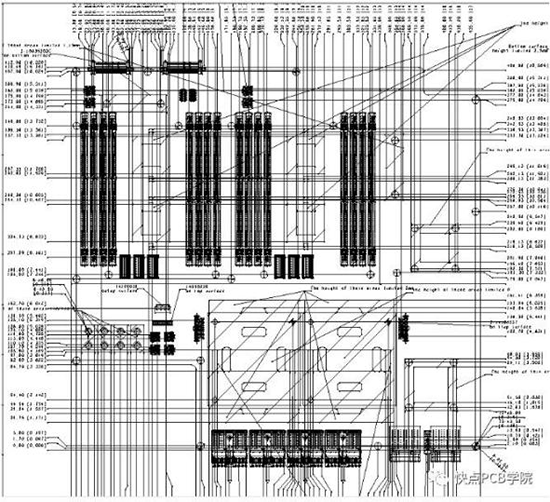

（1）正视图：一般标有 PCB 的长宽尺寸、每个结构器件的坐标、正面器件限高、禁布区等。

（2）侧视图：标有 PCB 的厚度尺寸信息。

（3）后视图：标有背面限高和禁布区要求等。

提醒：导入到 PCB设计软件前，需要保证结构要素图文件为最新版本。
