QSFP+ 电缆组件

迈威科技公司QSFP/QSFP+(Quad Small Form-factor Pluggable Plus)铜质线缆组件(直插线缆DAC- Direct Attached Cable)简介：

迈威科技的QSFP+铜电缆组件是专为Infiniband 40G以太网应用而设计的。这些电缆组件按Infiniband QDR每通道超过10 Gbps的数据传输速率的标准，提高信号传输的可靠性。并满足所有支持长距离高速数据速率的IBTA，QSFP MSA和SFF-8436等规范的要求。迈威科技电缆组件达到和超过行业标准，提高了可靠性，保证了高品质的信号传输、易于安装且维护成本更低。

产品系列

QSFP+ 100G(EDR) 24AWG~30AWG 0.5M~4M

QSFP+ 56G(FDR) 24AWG~30AWG 0.5M~6M

QSFP+ 40G(QDR) 24AWG~30AWG 0.5M~10M

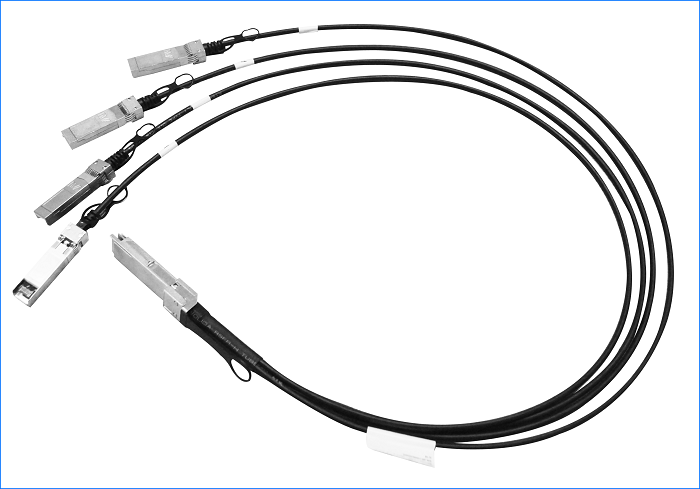

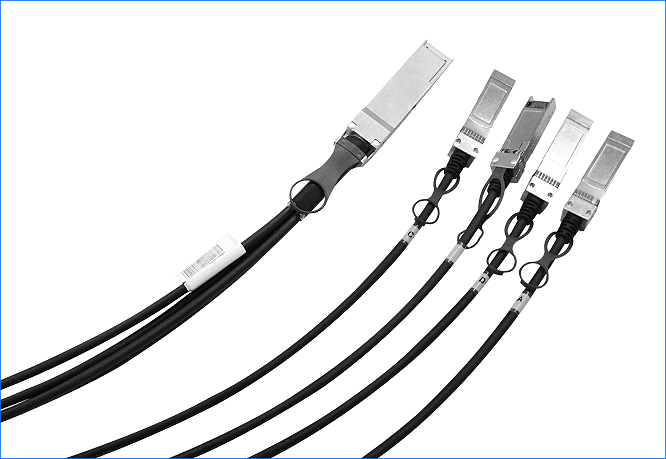

QSFP+ 转 4 x SFP+ 线缆组件 30AWG~26AWG 0.5M~5M

迈威科技公司的QSFP+电缆组件数据处理及数据通信工业上的应用：

•数据存储与通信行业

•交换机/路由器/ HBA

•企业网络

•服务器和数据存储设备

•数据中心网络

•ATM/ SDH/ SONET

•高性能计算

•EDR/ FDR/ QDR InfiniBand

•100Gbs/56G/40Gbs的以太网

特点和优点

•热插拔

•优化的NEXT和回波损耗

•3X超过SFP/ SFP+端口密度

•创新的EMI/ EMC解决方案

•相比光纤连接，更低成本和更低功耗的解决方案

•支持有源和无源的高性能铜电缆组件

•设计符合QSFP MSA和SFF-8436/ SFF-8431/ SFF-8074i

•符合IEEE802.3BA标准和Infiniband QDR规范

•使用EEPROM进行线缆标识以及和系统的通信

•有源电缆组件支持长达15米

•有32AWG至24AWG电缆尺寸可供选择

•符合RoHS标准，有不含卤素可供选择。

物理特性

  外壳：锌压铸，镀镍

  PCB板：FR4镀金，38POS

  PCB触点电镀： 先最少100μ”镀镍底，在接触点处再镀最小30μ”金；

  线材：高速电缆100欧姆双斧头8对完全编织EMI屏蔽罩与PVC或低烟雾零卤素夹克

  拉拔扣：尼龙（聚酰胺），黑色

拉片扣盖：不锈钢

EMI裙片：不锈钢

铆钉：铝

电气特性：

电源电压：3.13～5.25VDC（额定电压3.3VDC）

耐电压：300VDC

电源额定电流：单个触点0.5A

绝缘电阻：大于1000Mohm。 （EIA-364-21C）

信号集成性能：

差分阻抗：70ps的20～80％上升时间时，100+/-10欧姆（EIA-364-108）

线对内SKEW:<10PS/米（EIA-364-103）

线对与线对间SKEW：50PS/米（EIA-364-103）

机械特性：

耐插拔次数：250次（EIA-364-23C）

对配插拔力：最大40N（EIA-364-13D）

电缆柔性：180°弯曲，50次（EIA361-41）

闭锁强度：轴向加力大于170N。

电缆轴向耐受应力：大于90N。

电缆弯曲半径：线缆外径的10倍

环境特性：

工作温度：-40℃～+85℃

相对湿度：45％～85％

气压：86～106千帕

热冲击： -55℃到+85℃ 100次（EIA364-32D）

温度寿命：在70℃500小时，（EIA364-17B）

混流气体：14天（EIA364-65A）

ESD耐受值：15kV空气放电和8KV直接接触放电
