QSFP+ 测试治具


产品概述

QSFP/QSFP+ SI测试治具产品秉承了迈威科技在专业SI测试治具设计领域的深厚积累,是支持QSFP/QSFP+高速电缆组件SI测试的夹具设备。迈威QSFP/QSFP+ SI测试治具具备高性能、高可靠性、高稳定性等特点,可广泛应用于QSFP/QSFP+高速电缆组装工位的SI性能测试场景。


产品型号与外观
QSFP+ 测试治具.jpg

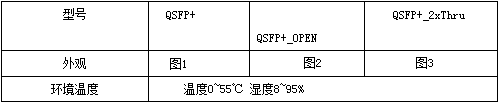

QSFP/QSFP+ SI测试治具的主要型号与规格描述如下表:


产品特点与优势

1. 满足SFF-8436规范要求。

2. 采用高端PCB板材及高性能 SMA。

3. 采用TYCO 14G高频连接器。

4. 壳体采用铝合金制作。

5. 阻抗:35PS  100Ω +/- 5Ω

6. 夹具小巧易于携带,使用方便、操作简单。

7. 阻抗性能稳定,更能测出待测线缆的真实情况。

8. 采用TYCO 14G高频连接器及Rosenberger SMA,能更好的达到测试高频的效果。

9. 整套测试夹具可插拔次数高、使用周期长、不易坏损。


产品典型配置清单

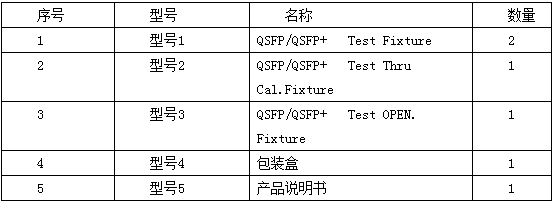

在QSFP/QSFP+ SI测试应用场景下,测试夹具的典型配置清单如下:
