本测试案例为国内某客户定制化2mmHM连接器的测试案例

主要测试:连接器的阻抗、插损与回损、近端串扰、远端串扰、眼图等电气性能指标

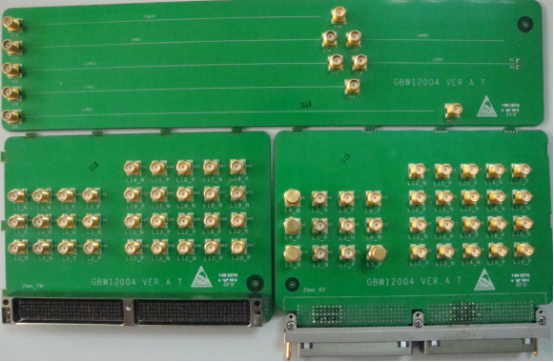

1、测试板图片

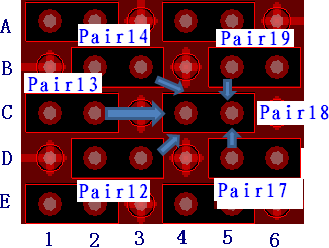

2、信号定义方式


3、测试结果与图片

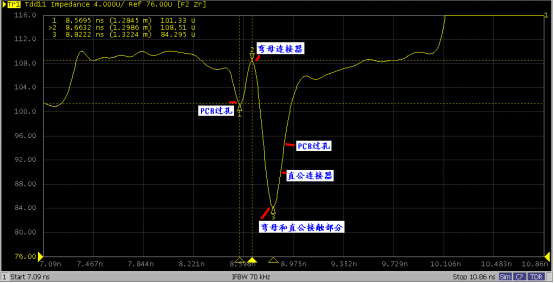

(1)TDR特征阻抗(上升时间100ps)

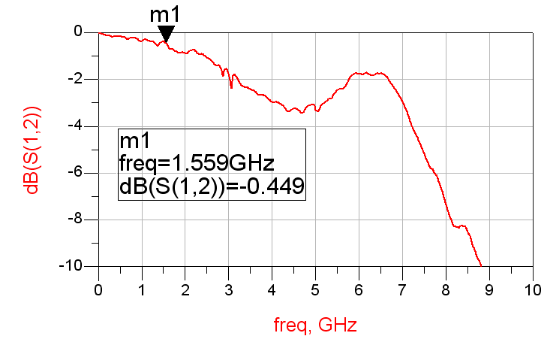

(2)IL插入损耗

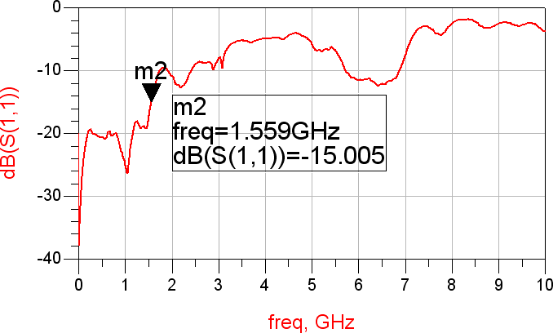

(3)RL回波损耗


(4)NEXT近端串扰

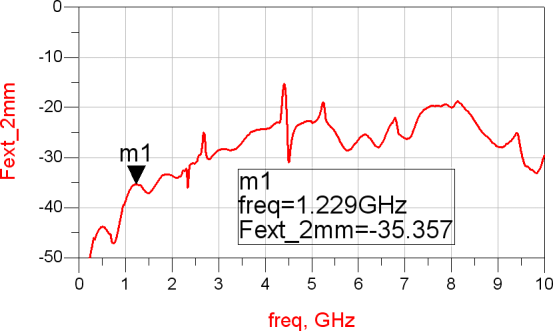

(5)FEXT远端串扰

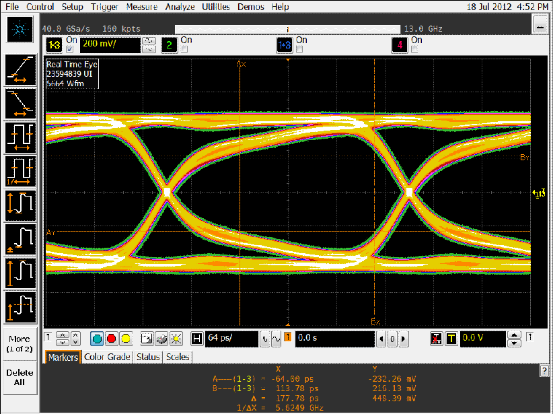

(6)眼图测试结果

3.125Gbps:输出电压幅度为448.39mV
