HSCATS(高速电缆自动化测试系统)是迈威科技自主研发的高速信号自动化测试系统


1、测试系统优点

Ø 高速测试系统使用自主设计测试软件,控制Agilent E5071C网络分析仪,输出测试数据

Ø 测试夹具采用高速板材ROGERS 4350B,优异的板材性能,在0~20GHz范围内具有很好的高频特性

Ø 软件界面友好,便于操作,一键输出测试报告

Ø 软件可扩展性好,未来支持HDMIUSBSAS/SATADisplay Port 等接口

Ø 性价比高,高速测试最佳选择

Ø 特征阻抗:100ohm +/- 8欧姆

Ø 差分信号对内Skew < 2ps ,差分信号对间Skew < 3ps

Ø 差分信号插入损耗 < 3dB @ 18GHz

Ø 电源电压:DC3.3V

Ø 工作环境:仪器正常工作时应在温度为040,相对湿度≤75%,少尘, 少震动,且避免阳光直射,远离强电磁场

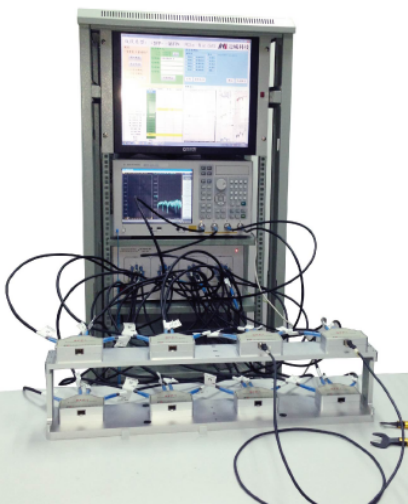

2、测试系统实际环境图(4条SFP+电缆组件同时测试)

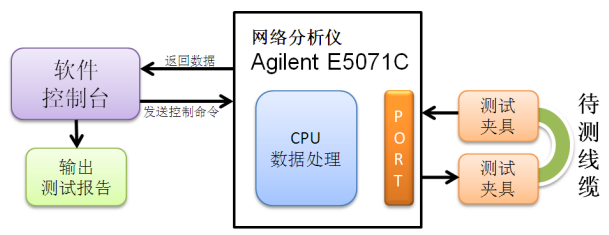

3、测试原理框图

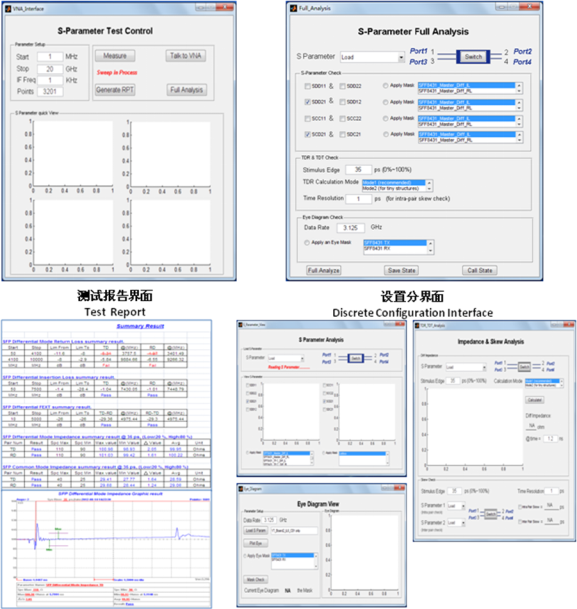

4、测试软件界面
