在新的数字系统中，数据转换及传输的速率往往都在几个千兆比特,因此PCB设计师必须把连接器作为整个传输线的一部分考虑进去，包括阻抗、传播延迟、时滞和串扰等因素。

由于背板是互连系统总线的核心交换连接部分，所以背板上传输的信号速率通常是系统内最高的，这对背板连接器的SI性能也提出更高要求。

一、连接器基本情况

高速背板连接器，8Column、10Row，直公/弯母连接形式。

二、SI测试板设计情况

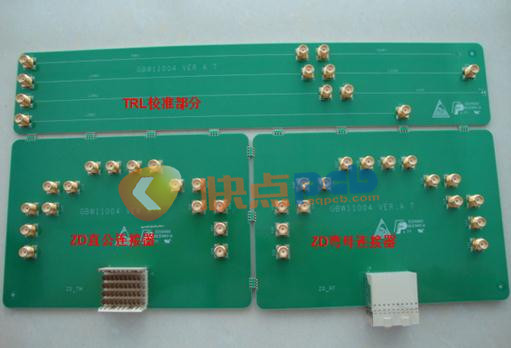

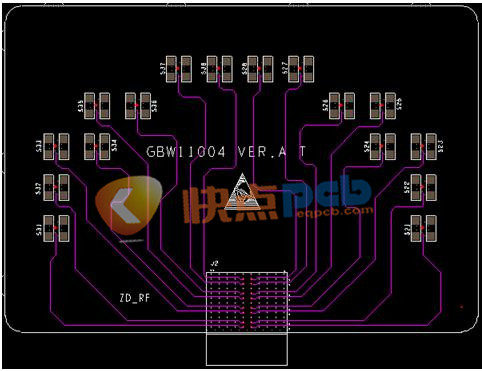

这款高速背板连接器的SI测试板实物图如下图所示：

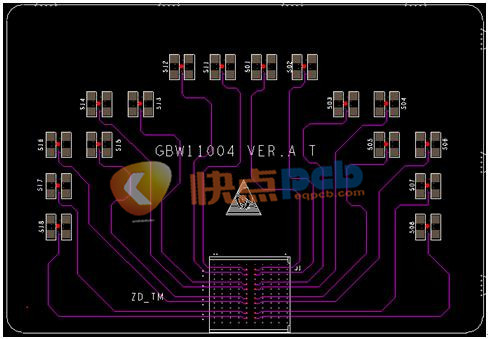

测试板包括三个部分：ZD直公连接器板（连接器+SMA），ZD弯母连接器板（连接器+SMA），TRL校准测试板（配合测试仪器的TRL校准方法，设计校准PCB走线）

三、测试仪器及测试条件

VNA：网络分析仪E5071C

TDR：Tektronix实时示波器（带阻抗测试模块）

测试频率：差分5.0 GHz / 10 Gbps

上升时间：最快35 + / -5 ps

四、典型测试数据展示

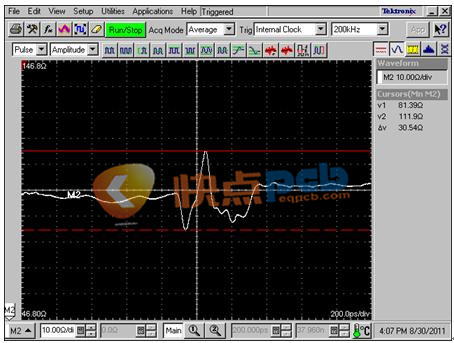

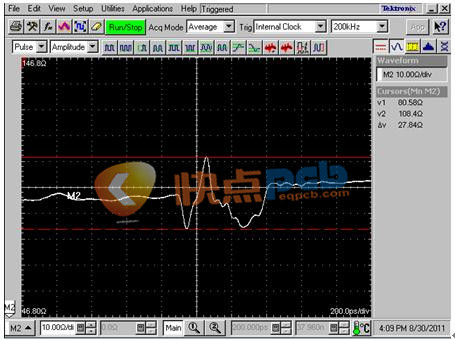

（1）特征阻抗TDR（第5行，ab/cd/ef/gh共4对差分信号）

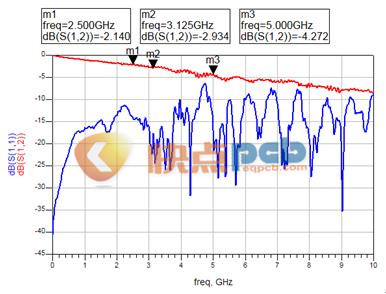

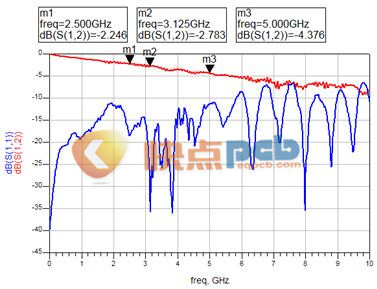

（2）插损与回损 IL/RL（第5行，ab/cd/ef/gh共4对差分信号）

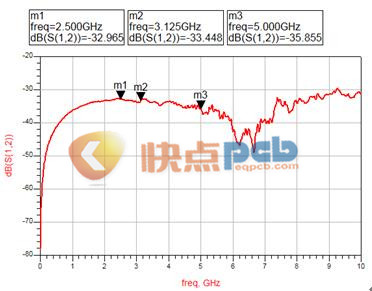

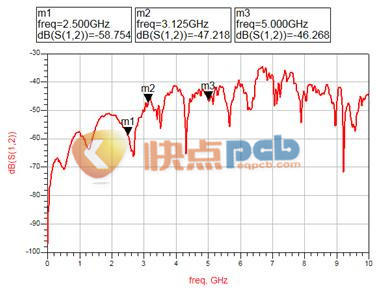

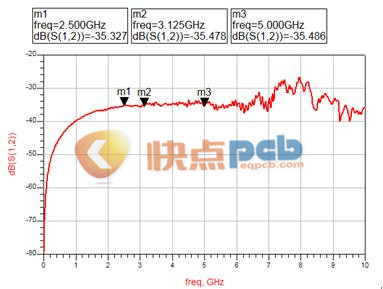

（3）近端串扰 NEXT（A5B5---C5D5、E5F5---C5D5、G5H5---C5D5）

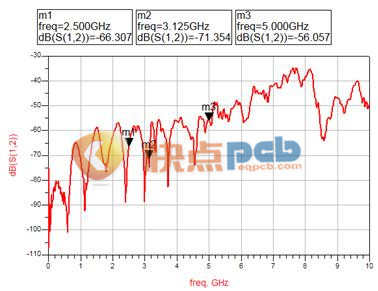

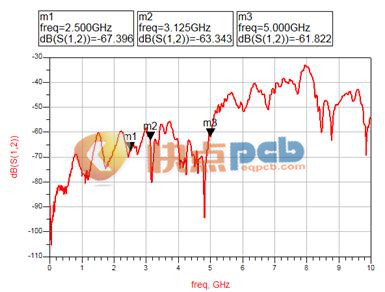

（4）远端串扰 FEXT（A5B5---C5D5、E5F5---C5D5、G5H5---C5D5）

综上所述，需要设计特定的“连接器SI测试夹具板”对背板连接器SI性能进行测试才能达到其更高要求。因此，PCB设计工程师在初始设计阶段也要考虑这一点。
