上一期我们介绍了PCB设计布局的概述和结构性要求器件定位布局等内容，本期以一款工控类PCB设计为例，从PCB设计布局的角度来分析单板PCB功能模块划分以及如何执行电路原理图设计方案？

主要的功能分析与关注点如下

第一部分

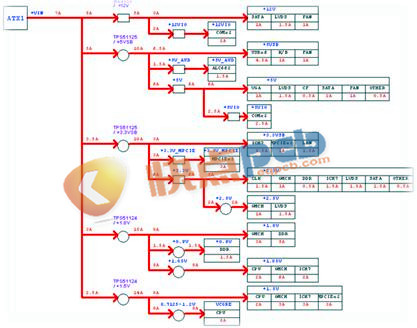

一电源部分

电源是12V直流电，通向CPU、系统、时钟以及其他各种小电源。

在了解电源流向后，在原理图中列有各分支电源的电压变化以及通向的位置：

（1） 12V

流向12V电源管理芯片（ME4953/+12V）导出12V/3A电流向SATA（12V/1A）、LVDS(12V/1.5A）FAN(12V/1A)；

导出12/2A电流向一个+12VIO接口并连接两个COM接口(12V/2A)。

（2）5V

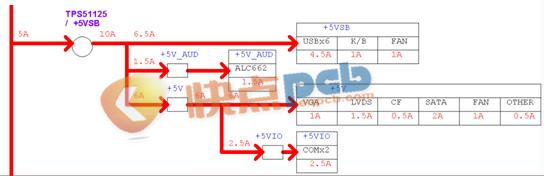

 5V

12V/5A输入，流向5V电源管理芯片（TPS51125/+5VSB）导出5V/10A的电；

分支一以5V/6.5A的电流向6个USB模块(5V/4.5A）K/B(5V/1A）FAN(5V/1A)；

分支二以5V/1.5A的电接向ALC662(5V/1.5A)；

分支三以5V/6A的电通向VGA(5V/1A）LVDS(5V/1.5A）CF(5V/0.5A）SATA(5V/2A）FAN(5V/1A）OTHER(5V/0.5A)；而5V/6A转分出5V/2.5A的电接通两个COM接口。

（3） 3.3V

3.3V

首先12V/3.5A的电流向3.3V电源管理芯片（TPS51125/+3.3VSB）导出3.3V/10A的电；

分支一以3.3V/3A的电接通ICH7(3.3V/1.5A）MPCIE*2(3.3V/1A）LAN(3.3V/1.5A)；

分支二以3.3V/3A的电接通两个MPCIE金手指接口；

分支三3.3V/6A的电分为3.3V/5A连通CLK(3.3V/1.5A）GMCH(3.3V/1A）DDR(3.3V/0.5A）ICH7(3.3V/1.5A）LVDS(3.3V/1.5A）SATA(3.3V/1.5A）OTHER(3.3V/0.5A)，并降压以2.5V/2A的电连通GMCH(2.5V/1A）LVDS(2.5V/1.5A)。

（4）1.8V

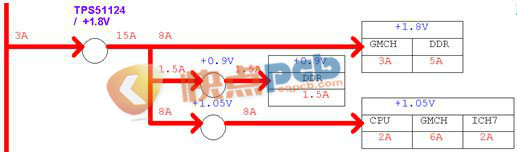

? 1.8V

首先12V/3A的电流向1.8V电源管理芯片（TPS51124/+1.8V）导出1.8V/15A的电；

分支一以1.8V/8A的电通向GMCH(1.8V/3A）DDR(1.8V/5A)；

分支二降压以0.9V/1.5A的电连接DDR(0.9V/1.5A)；

分支三降压以1.05V/8A的电连接CPU(1.05V/2A）GMCH(1.05V/6A）ICH7(1.05V/2A)。

（5）1.5V

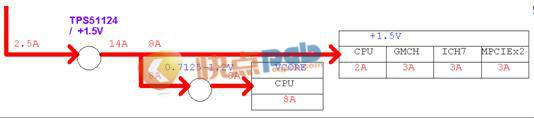

 1.5V

首先12V/2.5A的电流向1.5V电源管理芯片（TPS51124/+1.5V）导出1.5V/14A的电；

分支一以1.5V/8A的电连接CPU(1.5V/2A）GMCH(1.5V/3A）ICH7(1.5V/3A）MPICE*2(1.5V/3A)；

分支二降压为0.7125-1.2V/8A的电连接CPU。

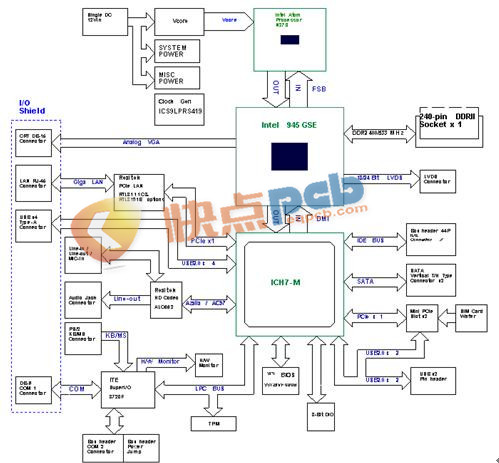

CPU部分

第二部分

（一）北桥

CPU部分为PCB的核心，使用的为Intel  945  GSE芯片，由三部分构成：在这里北桥被当做CPU使用，作用是数据处理。与 Intel  945 之间有一束连接线。

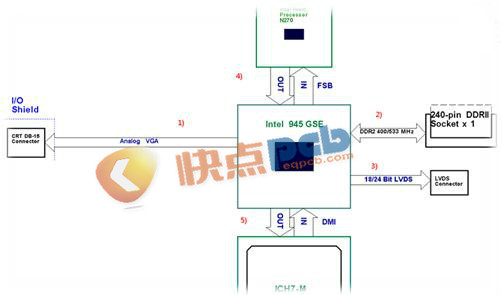

? 北桥

Intel 945 GSE为核心CPU，信号流向连接关系有：

1）连接一个VGA接口，其作用是数字信号的视频连接接口。

2）连接一个400/533 MHZ 240Pin 的DDR2，其作用是数据缓存。

3）18/24 Bit LVDS 的视觉应用数字相机与图像采集卡间的通信接口。

4）连接北桥。

5）连接南桥

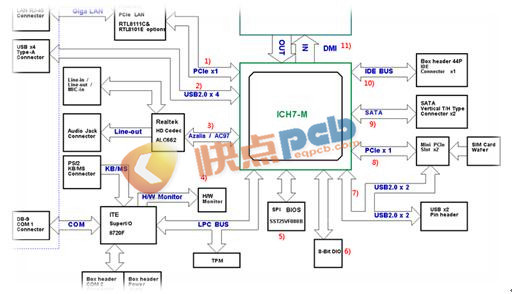

（二）南桥

南桥连接端口较多其主要作用是处理各个端口的数据，其信号连接关系有：

1） PCIE：首先通用一个千兆网卡驱动RTL8111C/RTL8101E options，然后连接一个网络LAN接口（RJ-45）。

2） USB：连接四个USB 2.0 模块接口。

3） 通过azalia（传输数据总线）连接声卡芯片和南桥，则声卡芯片连接一个音频输出/输入接口（line in/line out）和麦克收集声音信号；line out 音频输入则通向其他设备的接口（扬声器等）。

4） LPC USB接口：首先连接一个TPM测试维护，然后连接传感器ITE Superl/O8720F；传感器ITE Superl/O8720F连接一个PS/2接口，连接一个DB-9(9芯插头座)的串行口COM1和一个箱型标头接口COM2，并且有一个箱型跳电接口。

5） SPI接口：连接储存芯片SST25VF080B。

6） 8-Bit的数字量输入输出端口。

7） USB：连接2个USB 2.0模块接口；

8） PCIE：小型金手指插槽，并连两个USB 2.0模块接口。连接用户身份模块。

9） SATA:两个串行SATA硬盘接口。

10） IDE BUS :连接硬盘驱动接口。

11） 连接核心CPU Intel 945 GS
