前言：上期主要介绍了PCB设计的前处理中“原理图网表”的生成方法，那么网表导入时有哪些常见错误呢？
网表导入的常见错误处理 一、网表导入常见错误查找：
1、打开netin。log文件

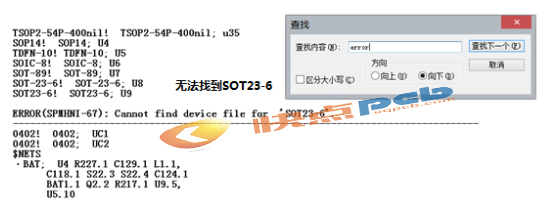

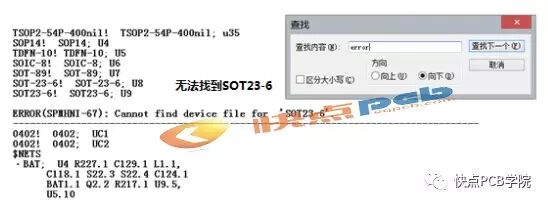

2、查找关键字error，如下图：

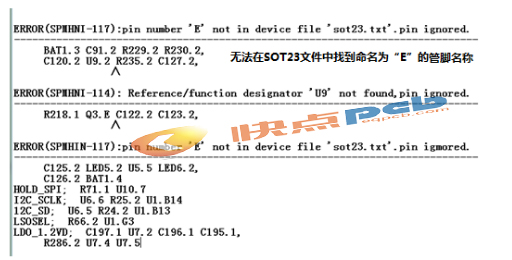

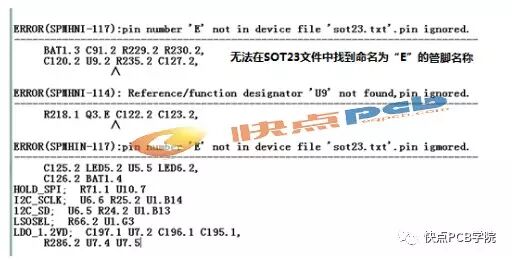

查找1

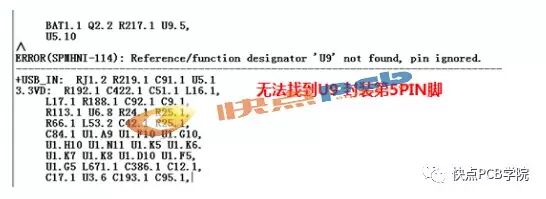

查找2
查找3
二、网表导入常见错误处理：

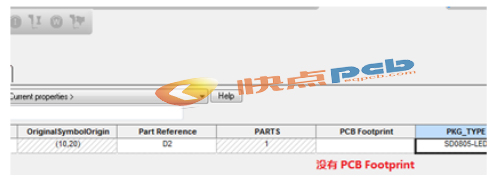

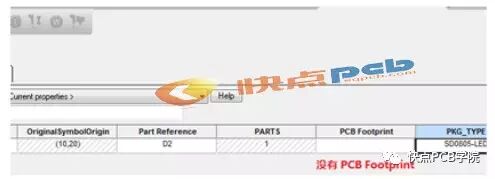

1、器件没指定PCB Footprint，是由于原理图中信息缺少造成的。如下图：
2、器件位号定义重复，如下图：
3、器件位号信息缺失，如下图：
小结：在原理图设计工具中修改常见错误，重复网表导入操作，直到netin。log文件中没有error为止，才算完成原理图网表成功导入PCB设计工具。
下期介绍预告： PCB结构设计 请同学们持续关注【快点PCB学院】公众号
