前言   家用电脑主板、工业用主板设计是PCB设计中最常见到的设计产品，今天我们通过原理图及PCB图一起来浅谈一下这些设计中的一些注意事项：

一、USB Port

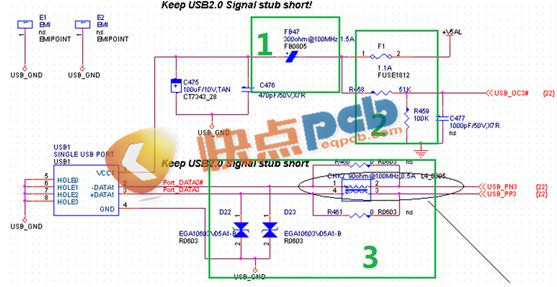

如图1-1 1号框处的FB47，在摆放时应该摆放在两个电源区域的跨岛位置，由+V5al给USB Port供电；2号框中的F1及OC3#DE 电阻电容在摆放器件时应该摆放在USB Port区域以外；3号框中的器件在摆放时应该注意先后顺序，USB信号应该先过ESD二极管，后接CHK/R Colay；

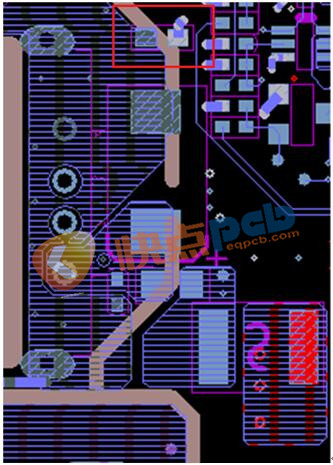

如图1-2红色框内为USB 信号所属器件的走线及器件摆放方法；

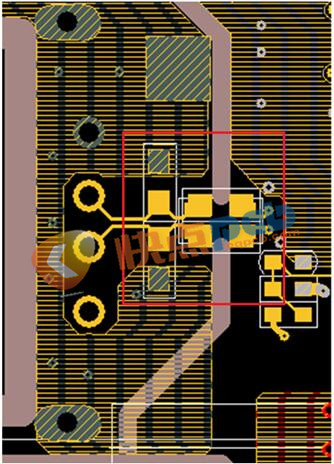

红色框内的0欧电阻应该跨两个区域放置；

USB Port Layout基本注意事项：

1） 1.USB port 由+V5al 供电，每个USB port 需0.5A电流。此处应注意+V5al 电的宽度是否足够。

2） 内层开桥：如为八层板，应在GND2层（靠近CHK摆放层面）CHK中间做开桥处理。宽度与CHK同宽即可。

3） 各走线层，空白地方，应沿岛线填充铜箔处理。

4） USB差分走线，阻抗90欧姆。

二、1394  Port

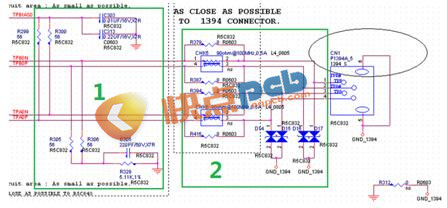

   如图1-4    1号框中的终端电阻在摆放时应尽量的靠近R5C843；2号框中的1394信号应该先过ESD二极管，然后再接入CHK/R Colay；

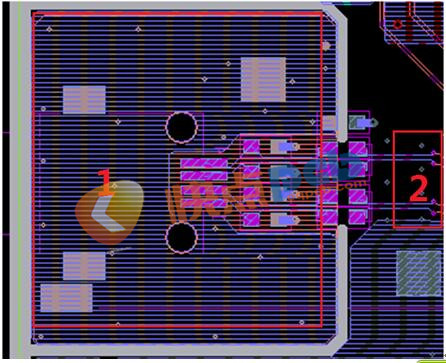

如图1-5    1号框中为1394_GND；2号框中1394信号的换层VIA不宜离两个区域的切割线过近；

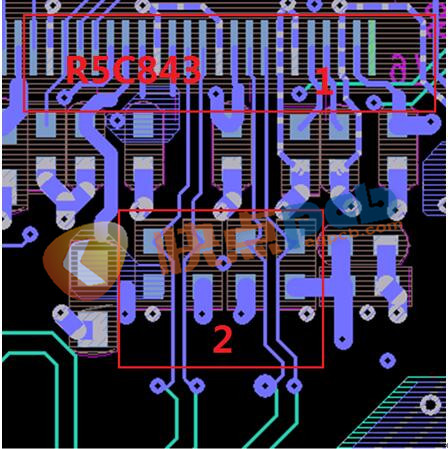

如图1-6    1号框中的芯片为R5C843;2号框中的55Ohm终端电阻，距离R5C843不宜超过400mil，并且要与R5C843摆放在同一层面；

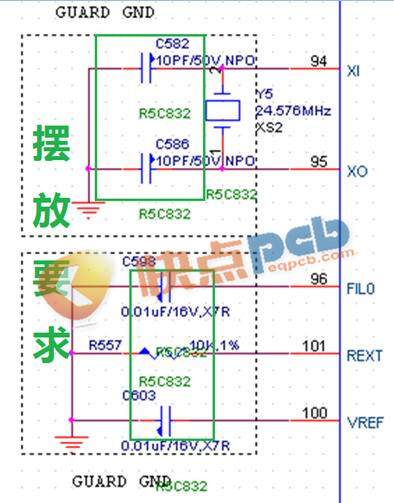

如图1-7，图1-8   1号框中两个电容与晶振要尽量的靠近；并且要与R5C843摆放在同一面，无VIA换层；走线长度尽量相等；线宽8-10mil；包地处理；2号框和3号框中器件所连接的信号VREF、FIL0、REXT在布线时需要包地处理，并且器件摆放要靠近R5C843；

1394 Port Layout基本注意事项：

1） 内层开桥：如为八层板，应在GND2层（靠近CHK摆放层面）CHK中间做开桥处理。宽度与CHK同宽即可。

2） 各走线层，空白地方，应沿岛线做填充铜箔处理。

3） 两对1394信号尽量等长，差别不超过100mil；总线长以小于2000mil为佳。

4） 1394 差分走线，阻抗110+-6ohms。
