前言：上期我们识别了PCB设计中结构要素图的标识说明，本期介绍结构图导入的操作方法。

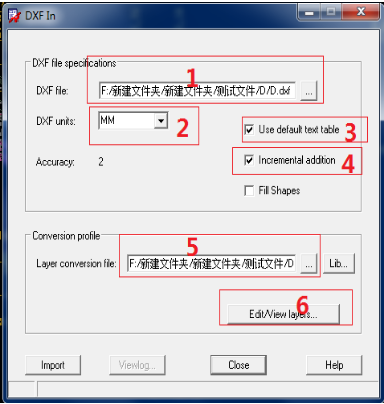

File→Import →Dxf 出现如下图所示对话框：

正确选择相关参数信息

1、导入DXF文件的位置。

2、DXF文件的单位，一般选择MM

3、勾选Use default text table选项

4、勾选Incremental addition选项

5、Layer conversion file，默认、不做修改

6、点击

并进行编辑

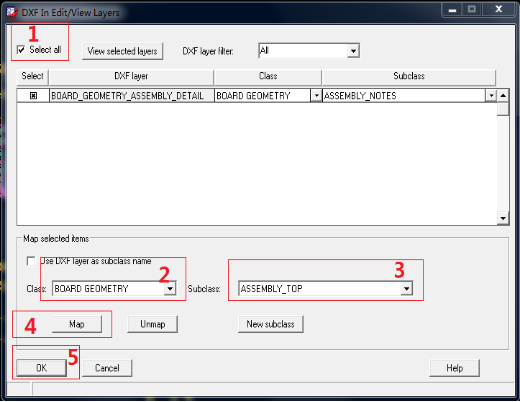

上图中相关参数设置说明如下：

1、选择所有层面

2、Class设置：选择BOARD GEOMETRY

3、Subclass设置：选择ASSEMBLY_TOP（如果没有此Subclass，需要自行在软件中定义添加）

4、点击Map按钮

5、点击OK

6、结构要素图DXF文件导入完成

▼▼

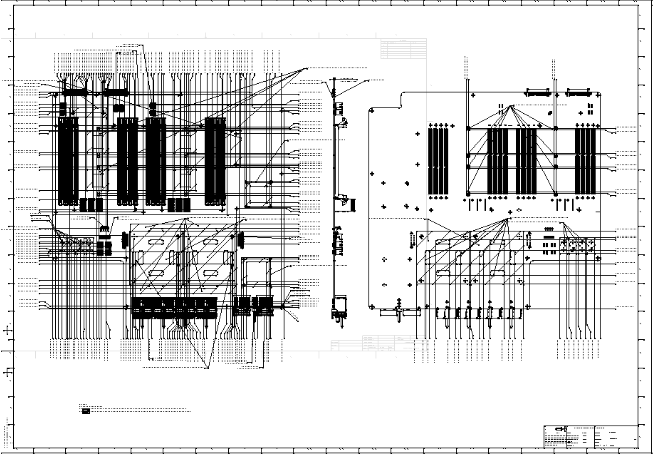

结构图导入PCB设计软件效果图

下期介绍预告：

设置PCB设计图纸的零点位置
