前言：上期我们介绍了结构图导入的操作方法，结构要素图导入到PCB设计软件后，需要设置PCB设计图纸的零点位置。

建议PCB设计图纸的零点位置与结构要素图的原点位置保持一致，有利于后续器件定位坐标的一致性。

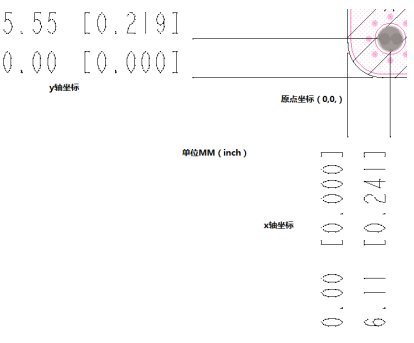

结构要素图默认情况下，原点坐标为左下角X、Y边框的交点，以下为结构图坐标原点示意图：

PCB设计软件设置零点操作方法

显示X轴线、Y轴线的坐标，我们取出结构要素图原点的坐标（X，Y）

Allegro中执行命令：

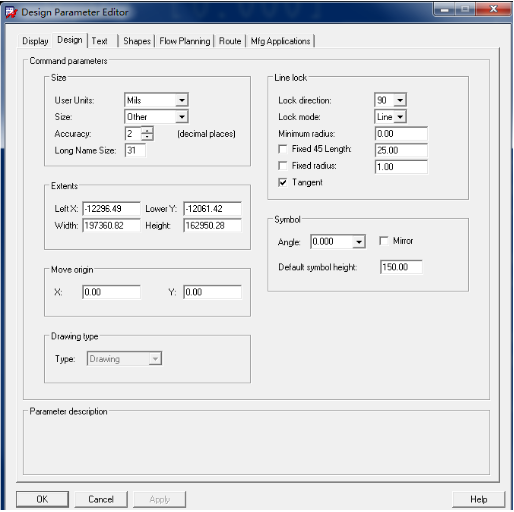

Setup->Design Parameter，在Move origin设置项中填写结构要素图原点的坐标（X，Y），点击OK后，设计软件自动把图纸零点位置移动到与结构要素图一致

下期介绍预告：

建立PCB设计文件外形板框的两种方法
