前期介绍了高速PCB设计软件结构图导入操作步骤和设置相关参数,不知道大家学会了吗?本节继续重点阐述如何建立PCB设计文件的外形板框。
✪ 正文 ✪
工程师们可以带着以下几个问题思考: 如何建立PCB图纸板框?具体的方法有哪些?手动添加板框时的常用命令是什么?
一、从结构要素图板框进行转化操作
操作步骤:

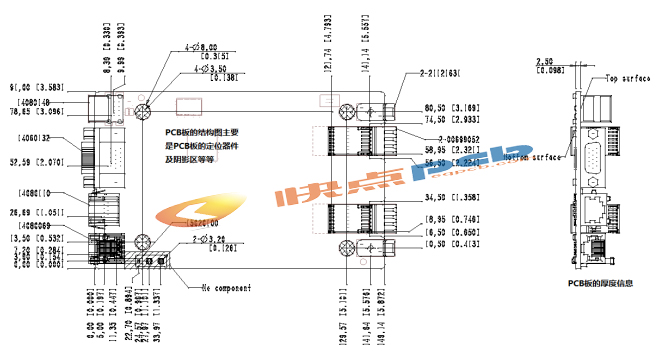

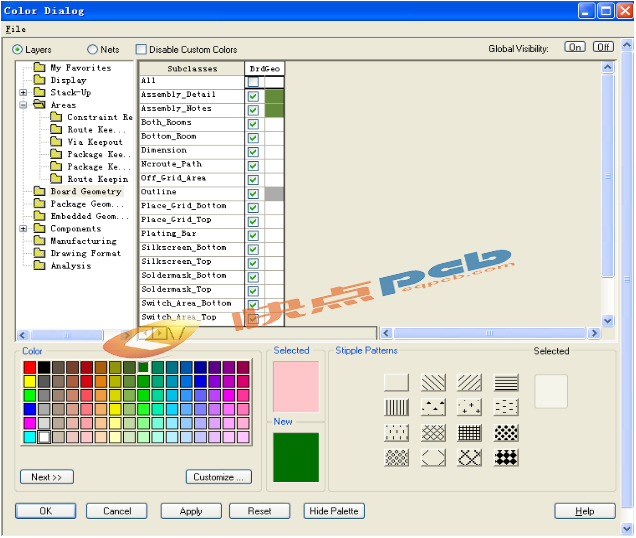

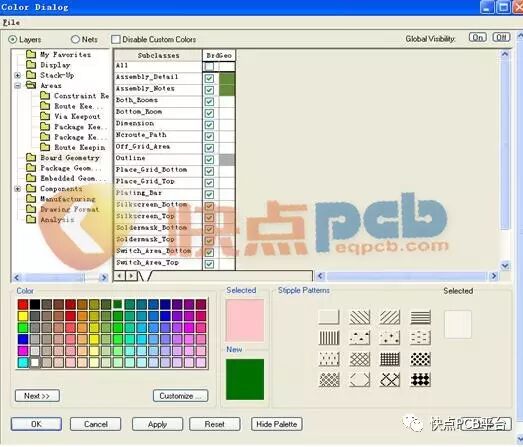

1、打开结构要素图层面(如下图)选择:Display → color/visibility→Board Geometry
2、勾选 Assembly_Detail 选项 →点击OK ,显示效果如下图:

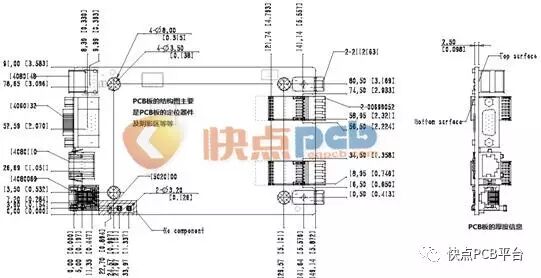

3、把结构要素图中需要转成板框的线留着,其它的线跟符号都删掉(如下图)
4、将上图中的线变成板框

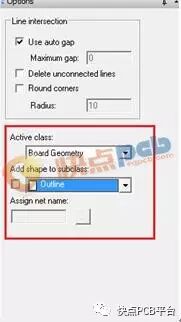

操作命令如下:shape→compose shape层面选择如下图:

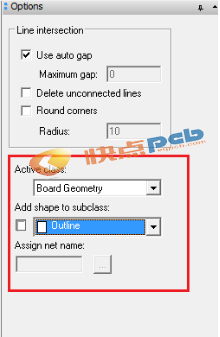

Active class :选择Board Geometry
Add shape to subclass:选择Outline

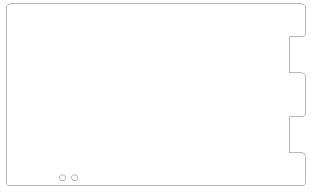

5、打开BOARD GEOMETRY/ OUTLINE 就可以看到PCB图纸板框了。
二、根据结构要素图尺寸坐标信息手动添加
一般结构比较简单的板框,可以选择按坐标手动添加板框的方法

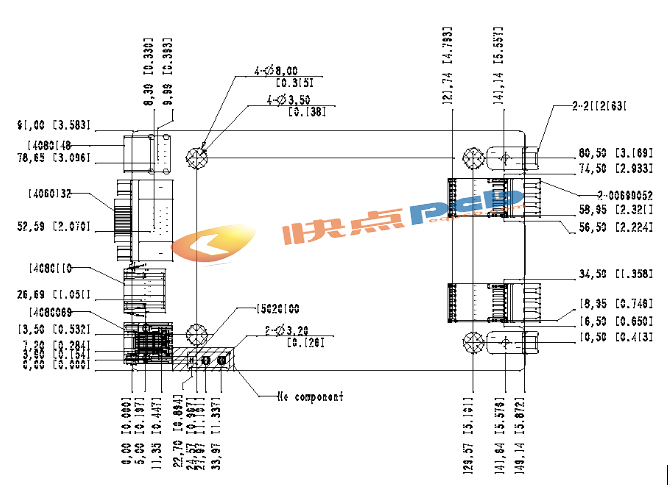

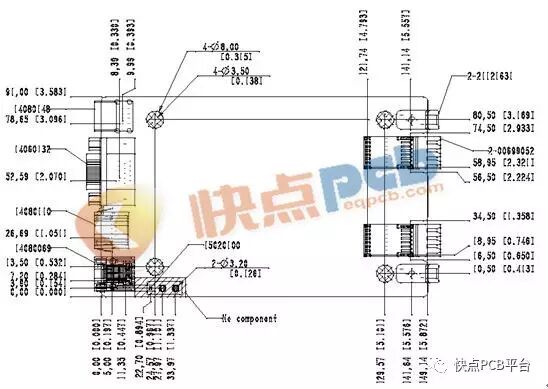

如下图的结构要素图:

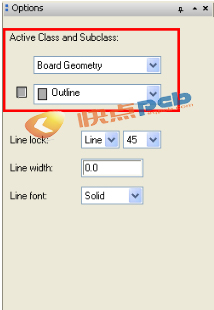

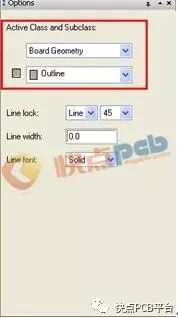

点击PCB设计软件Add Line菜单,在Options中选择:Board Geometry / Outline

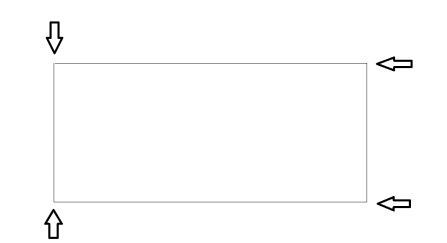

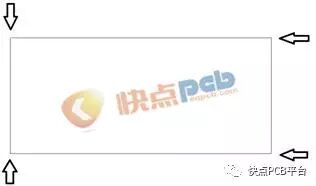

依次输入上面图中的4个坐标,使之形成闭合的方形,效果如下图:
然后进入菜单manufacture—drafting—fillet进行倒角,在options选项中如下图
下期介绍预告: 如何把软件后台的元器件调入到PCB设计文件 请同学们持续关注【快点PCB学院】公众号
