PCB设计后期处理之ICT设计
作者: 来源: 浏览次数: 日期:2019-10-23 8:54:38

本文和大家介绍PCB设计的后期处理方法ICT设计,包括ICT添加前期准备、自动添加ICT和手动添加ICT。

ICT添加前期准备

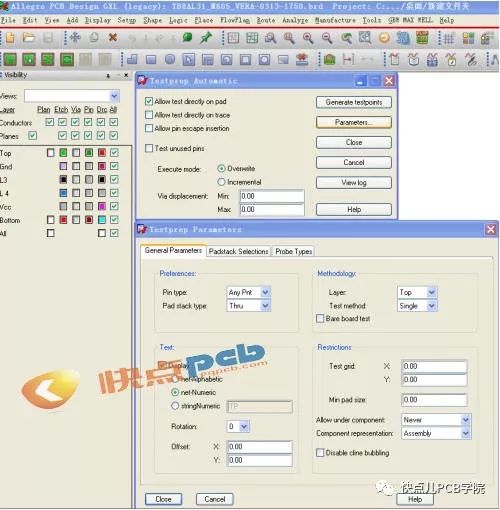

1.进入ICT添加设计界面 manufacture/testprep/automatic 就会出现下面界面

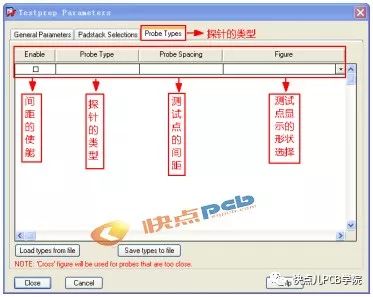

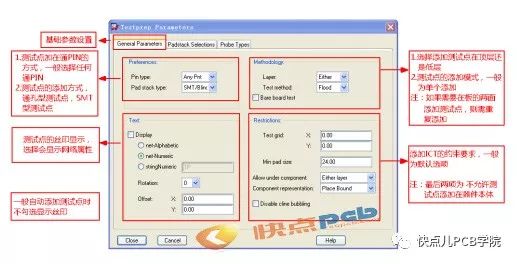

2.进入测试点参数设计界面,进入上面的操作界面后直接点parameters就出现下面的界面

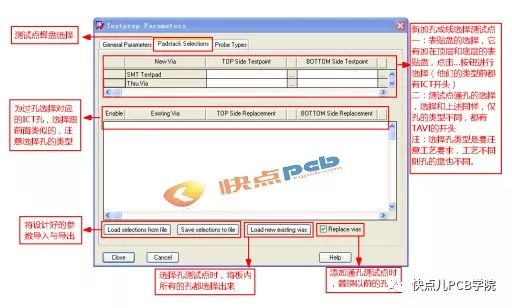

3.测试点焊盘的选择


4.测试点间距的设置

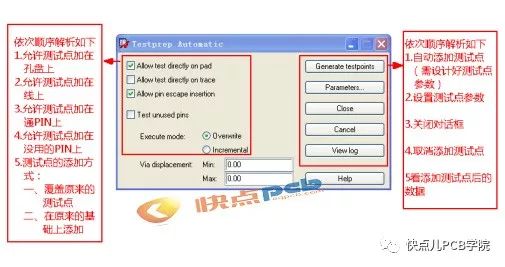

自动添加ICT


手动添加ICT

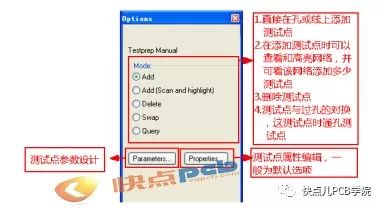

进入ICT添加设计界面manufacture—testprep--manual。。设计界面右边就会出现下面界面:


PS:手动添加测试点时,一般我们是添加一个网络,低亮一个

板上显示测试点

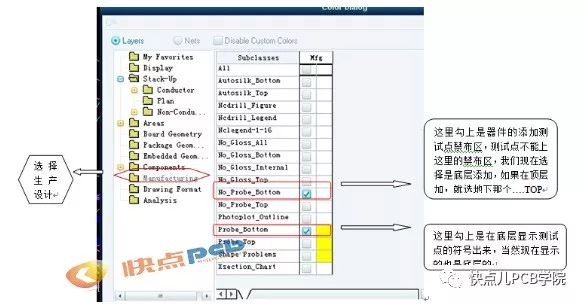

点击color192图标,进入下面选项:

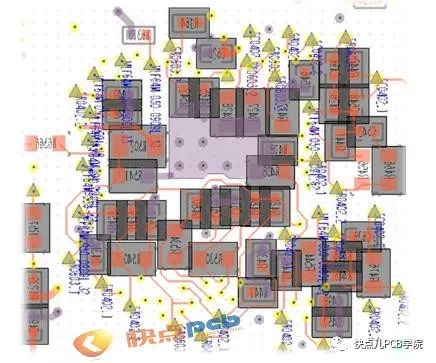

效果图如下:
