硬件工程师，一群脑路清奇又才华横溢的人，这从他们设计的PCB作品中就能看出端倪。

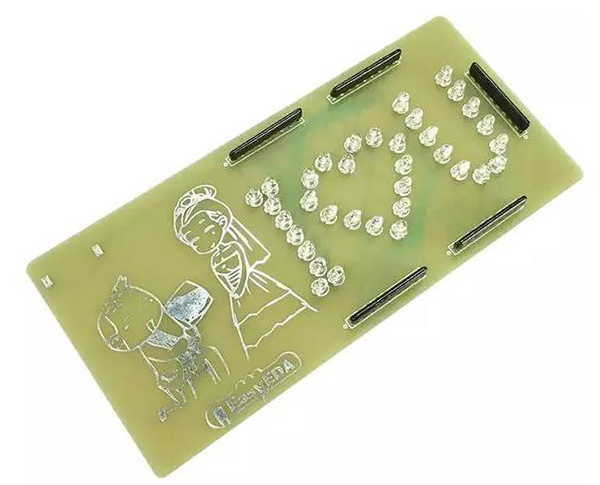

“Marry Me”LED电路板

↓↓↓

这块“Marry Me”LED电路板采用CR1120电池供电，板载了35颗会跑马点亮“I❤U”的红绿LED灯。

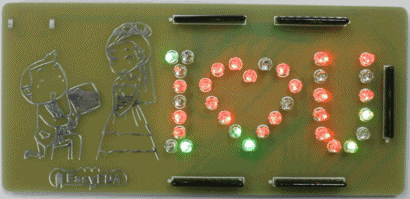

▲上面是它通电跑马的样子

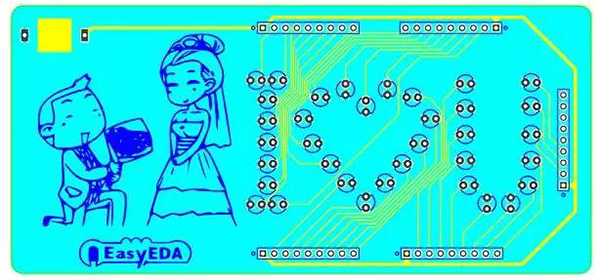

▲“Marry Me”的电路图

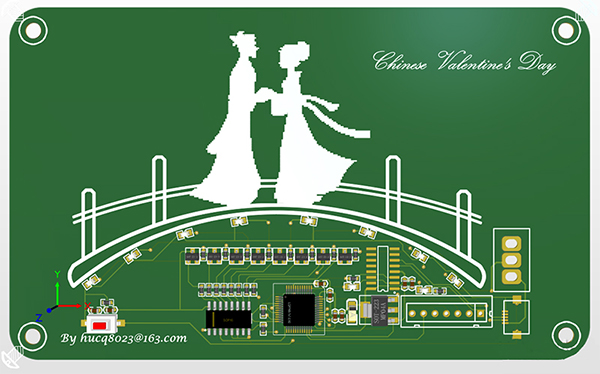

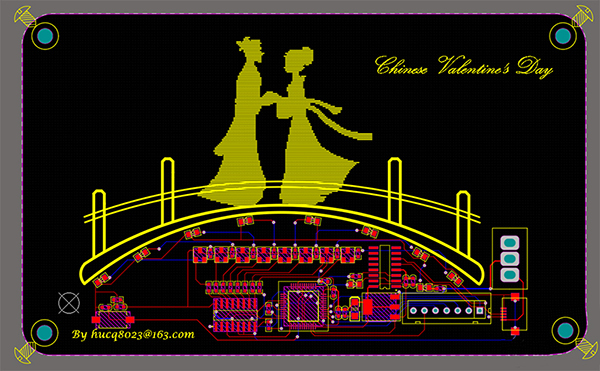

七夕鹊桥PCB

↓↓↓

这是利用Altium Designer 画图软件做的一个基于STM32F103C8T6单片机的系统板，搭载的若干个LED灯，最大的特点是将“七夕”的元素用在丝印层画图的方式表现出来，这是一对“有情人”，板子启动后，LED组成的“鹊桥”交替闪烁。（设计者：电路城论坛网友sanqerqi）

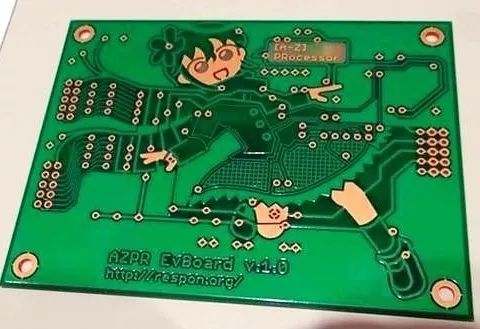

日漫风“基板少女”开发板

↓↓↓

以上是一款日本工程师开发的Xilinx Spartan-3E系列FPGA开发板(AZPR EvBoard)，它的代言人(而且还有3D立体公仔)有个很可爱的名字叫“基板少女”。电路板上面的图案不是用印刷，而是以绕线与接地平面组成…宅男们心动吗？

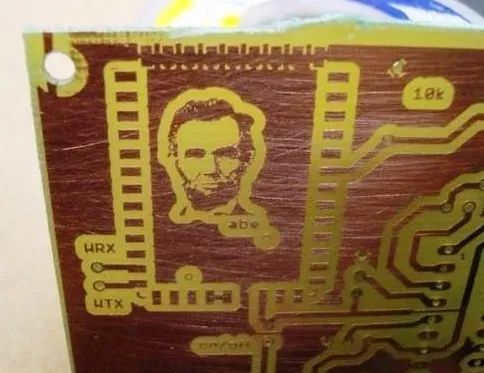

偶像版PCB

↓↓↓

把美国总统林肯(Abraham Lincoln)头像放进电路板设计，没毛病，这很工程师。至于原因，咱也不知道问谁，咱也不敢问呀。

（图文整理自网络）
