PCB设计的学习是一个循环渐进的过程，不可能一蹴而就，需要一步一步的打好基础。今天，我们就来学习一些基础的PCB术语及其概念图。

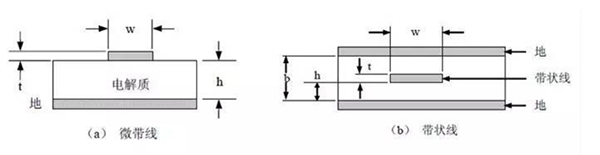

微带线

微带线，通常指的是PCB表层的走线，延时小，对于一般的FR4板材，1inch微带线对应的走线延时约为140ps，利于走对速度要求高的信号（例如差分线，通常为高速信号，同时抗干扰比较强）。

带状线

带状线通常是指PCB内层的走线，延时方面较微带线大，对于一般的FR4的板材，1inch的带状线的走线延时约170us,另外，二者在特性阻抗的匹配计算上也不一样。

差分线

差分线用通俗的话讲就是：用两条平行的、等长的走线传输相位差180度的同一信号。

说白了，就是一根线传输正信号，一根线传输负信号。正信号减去负信号，得到2倍强度的有用信号。而两根线路上的干扰信号是一样的，相减之后干扰信号就没了。

过孔

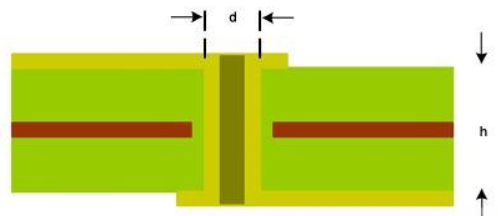

PCB上的用来走线用的孔。过孔不仅可以是通孔，还可以是掩埋式。所谓通孔式过孔是指穿通所有敷铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿佛被其它敷铜层掩埋起来。由于通孔在工艺上更易于实现，成本较低，所以绝大部分印刷电路板中均使用它。

阻焊

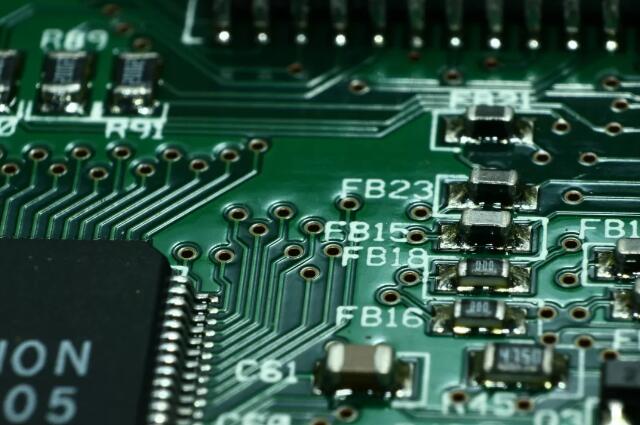

一种保护层，涂覆在印制板不需要焊接的线路和基材上。阻焊膜基本上都是绿色，所以也称呼为绿油，用来阻止焊接或者阻止焊盘/走线/过孔等外露。

丝印

PCB上的标识，用来指示器件或者用来做文字说明。

结构图

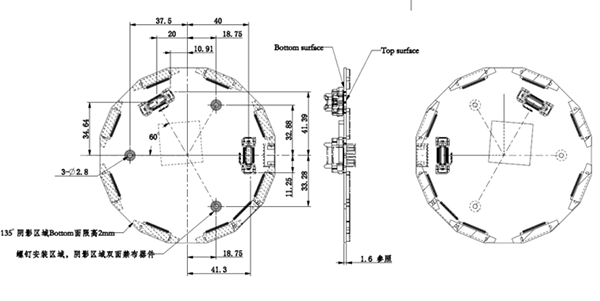

结构要素图：确定PCB的结构，包括板框、端口位置、限高区等，一般由结构工程师提供，也可以反向从PCB文件导出。
