通孔插件技术（THT）

通孔插件技术英文全称Through Hole Technology，缩写：THT。通孔技术就是把元器件插到电路板上，然后再用焊锡焊牢。

表面安装技术（SMT）

SMT是表面组装技术（表面贴装技术）（Surface Mounting Technology的缩写），称为表面贴装或表面安装技术，是目前电子组装行业里最流行的一种技术和工艺。

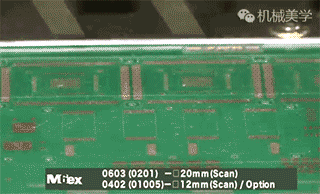

SMT贴片机贴装芯片及元件

它是一种将无引脚或短引线或球的矩阵排列封装的表面组装元器件（简称SMC/SMD，中文称片状元器件）安装在印制电路板（Printed Circuit Board，PCB）的表面或其它基板的表面上，通过回流焊或浸焊等方法加以焊接组装的电路装连技术。

SMT的特点

1、SMT成品PCBA（Printed Circuit Board Assembly）, 组装密度高、体积小、重量轻：SMD元件的体积和重量只有传统DIP通孔插装元件的1/10左右，采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%；

2、SMT焊接的PCBA质量性能稳定: 焊点牢固可靠, 抗振能力强，焊点缺陷率低；

3、SMT焊接的PCBA电性稳定耗能低:零件脚及接线短，传输快耗能少，减少了电磁和射频干扰,高频特性稳定可靠；

4、SMT易于实现自动化，提高生产效率，节省材料、能源、设备、人力、时间，降低成本达30%~50%。

SMT与THT的区别

SMT是从传统的THT发展起来的，但又区别于传统的THT。从组装工艺技术的角度分析，SMT和THT的根本区别是“贴”和“插”。二者的差别还体现在基板、元器件、组件形态、焊点形态和组装工艺方法各个方面。

在传统的THT印制电路板上，元器件和焊点分别位于板的两面；而在SMT电路板上，焊点与元器件都处在板的同一面上。因此，在SMT印制电路板上，通孔只用来连接电路板两面的导线PTH，孔的数量要少得多，孔的直径也小很多。这样，就能使电路板的装配密度极大提高。

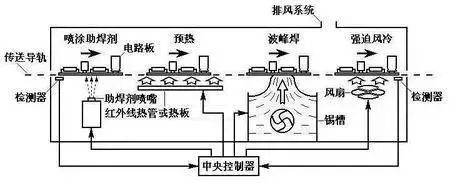

波峰焊PCB的焊接流程图

（图文整理自网络。）
