信号完整性（英语：Signal Integrality, SI）是指信号在传输路径上的质量。在数字电路中，一串二进制的信号流是通过电压（或电流）的波形来表示。然而，自然界的信号实际上都是模拟的，而非数字的，所有的信号都受噪音、扭曲和损失影响。

信号完整性考虑的问题主要有振铃（ringing）、串扰（crosstalk）、接地反弹、扭曲(skew)、信号损失和电源供应中的噪音。

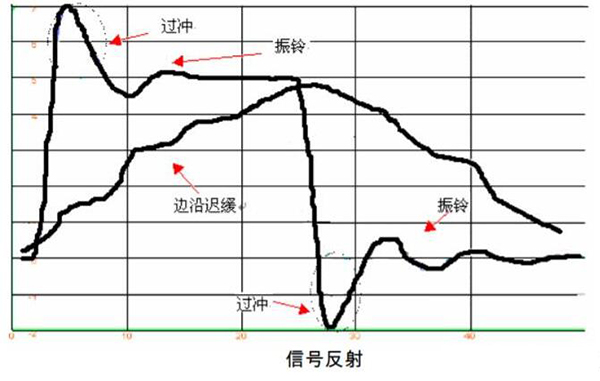

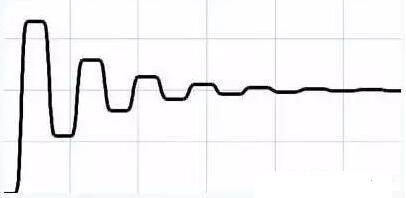

振铃（ringing）：信号的反射可能会引起振铃现象，一个典型的信号振铃如图1所示：

如果信号传输过程中感受到阻抗的变化，就会发生信号的反射。这个信号可能是驱动端发出的信号，也可能是远端反射回来的反射信号。根据反射系数的公式，当信号感受到阻抗变小，就会发生负反射，反射的负电压会使信号产生下冲。信号在驱动端和远端负载之间多次反射，其结果就是信号振铃。大多数芯片的输出阻抗都很低，如果输出阻抗小于PCB走线的特性阻抗，那么在没有源端端接的情况下，必然产生信号振铃。

串扰（crosstalk）：指当信号在传输线上传播时，因电磁耦合而对相邻的传输线产生的不期望的电压噪声干扰。这种干扰是由于传输线之间的互感和互容引起的。

接地反弹（地弹）：“地弹”，是指芯片内部“地”电平相对于电路板“地”电平的变化现象。以电路板“地”为参考，就像是芯片内部的“地”电平不断的跳动，因此形象的称之为地弹（Ground Bounce）。

扭曲（skew）：在并行总线中，由于不同的信号通路之间存在着细微的差异（比如长度），导致了信号到达接收端有轻微的时间差。

电源噪声：电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。电源噪声，特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高、随机性强，对微机和数字电路易产生严重干扰。
