拓扑结构是指网络中各个站点相互连接的形式。所谓“拓扑”就是把实体抽象成与其大小、形状无关的“点”，而把连接实体的线路抽象成“线”，进而以图的形式来表示这些点与线之间关系的方法，其目的在于研究这些点、线之间的相连关系。PCB设计中的拓扑，指的是芯片之间的连接关系。

常用的拓扑结构

常用的拓扑结构包括点对点、菊花链、远端簇型、星型等。

1、点对点拓扑 point-to-point scheduling

该拓扑结构简单，整个网络的阻抗特性容易控制，时序关系也容易控制，常见于高速双向传输信号线。

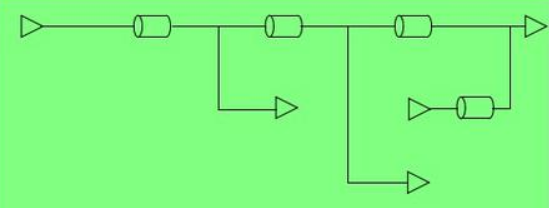

2、菊花链结构 daisy-chain scheduling

如下图所示，菊花链结构也比较简单，阻抗也比较容易控制。

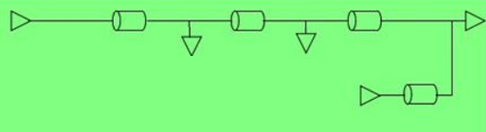

3、fly-by scheduling

该结构是特殊的菊花链结构，stub线为0的菊花链。不同于DDR2的T型分支拓扑结构，DDR3采用了fly-by拓扑结构，以更高的速度提供更好的信号完整性。fly-by信号是命令、地址，控制和时钟信号。

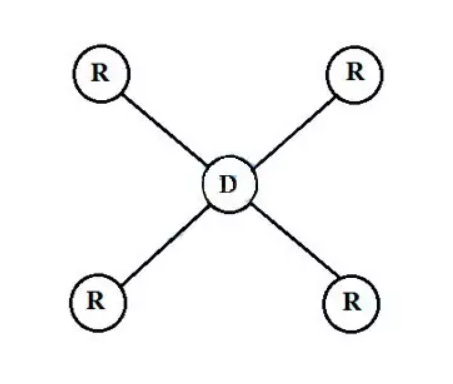

4、星形结构 star scheduling

结构如下图所示，该结构布线比较复杂，阻抗不容易控制，但是由于星形堆成，所以时序比较容易控制。

5、远端簇结构 far-end cluster scheduling

远端簇结构可以算是星形结构的变种，要求是D到中心点的长度要远远长于各个R到中心连接点的长度。各个R到中心连接点的距离要尽量等长，匹配电阻放置在D附近，常用语DDR的地址、数据线的拓扑结构。

在实际的PCB设计过程中，对于关键信号，应通过信号完整性分析来决定采用哪一种拓扑结构。
